光纤跳线知识科普,让你认识各式各样的光纤跳线

作者:QY 来源:知乎-王明 时间:2021-08-03 09:21:54 浏览次数:

东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。 东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。

光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层,一般用在光端机和终端盒之间的连接,应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。

光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头,用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线(Optical Fiber Patch Cord/Cable)和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中,芯的直径是50μm~65μm,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套。

光纤跳线的分类和概述如下

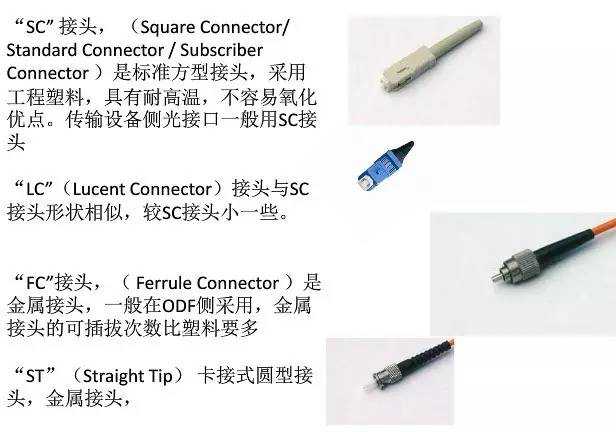

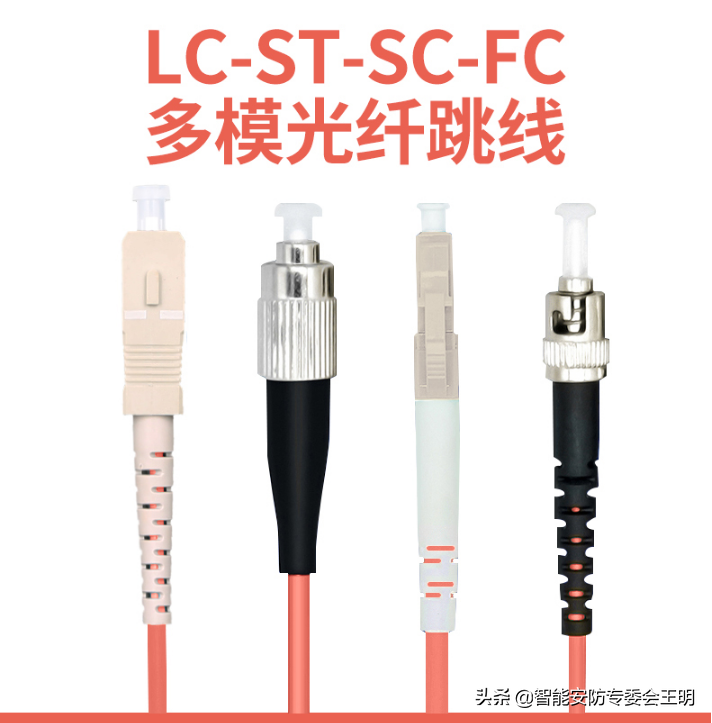

光纤跳线(又称光纤连接器),也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用。SFP模块接LC光纤连接器,而GBIC接的是SC光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明:

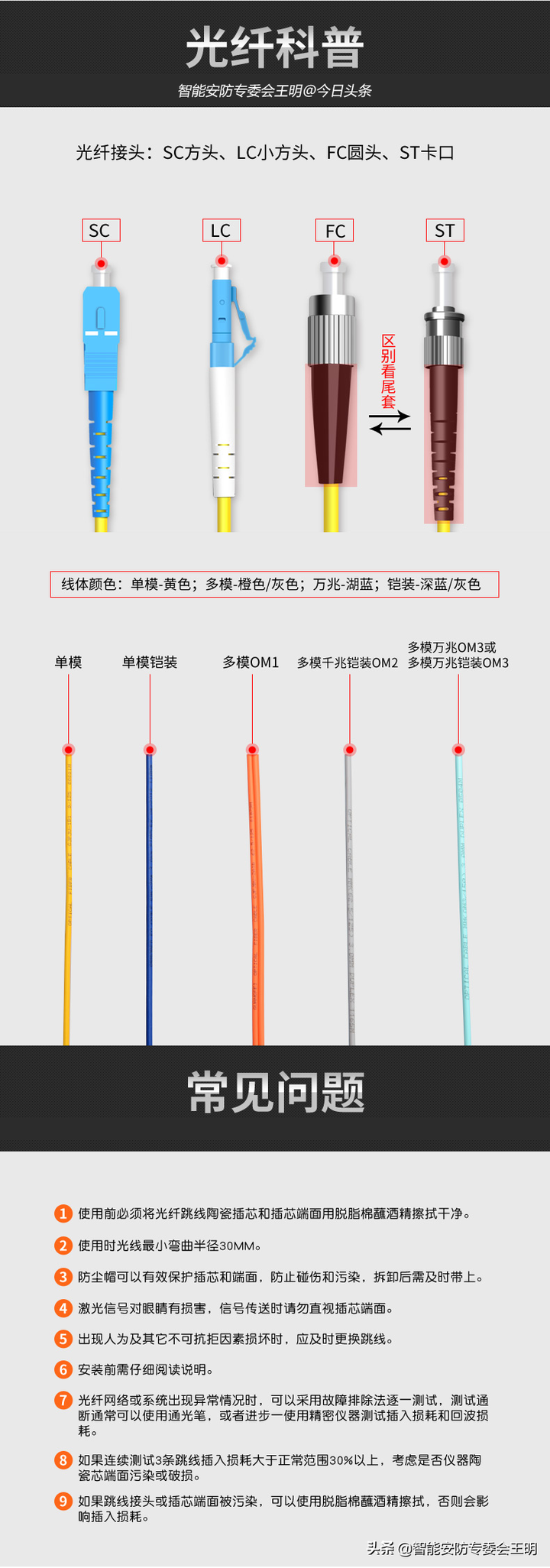

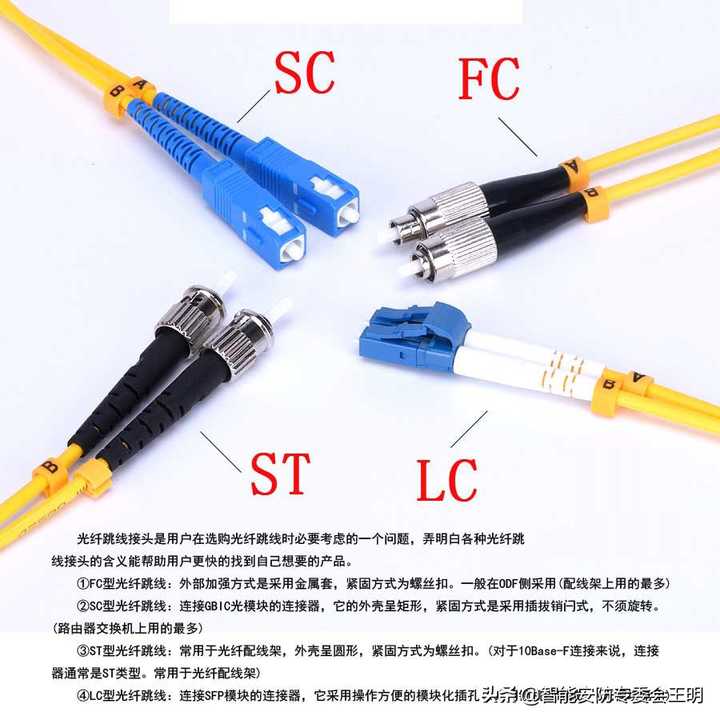

①FC型光纤跳线:外部加强方式是采用金属套,紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)

②SC型光纤跳线:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)

③ST型光纤跳线:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)

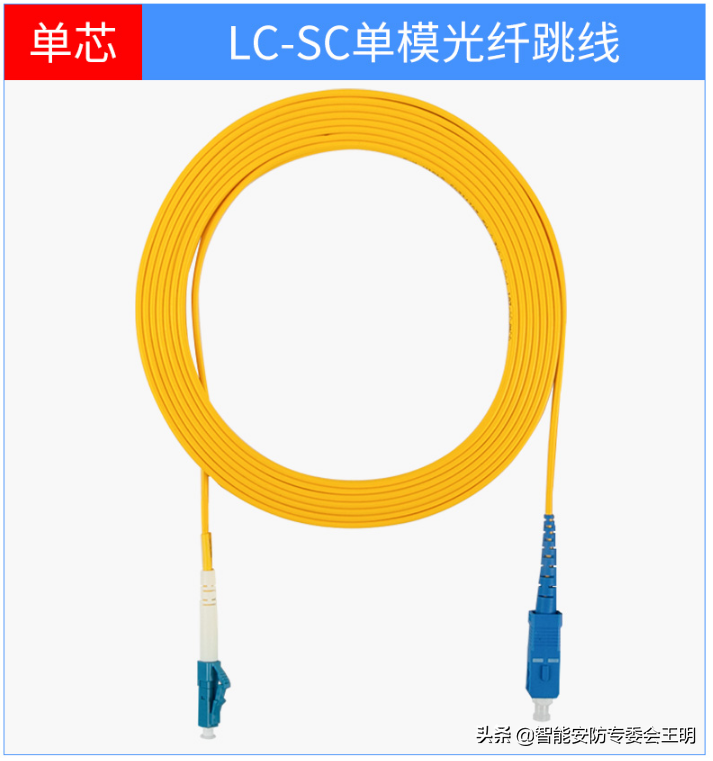

④LC型光纤跳线:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

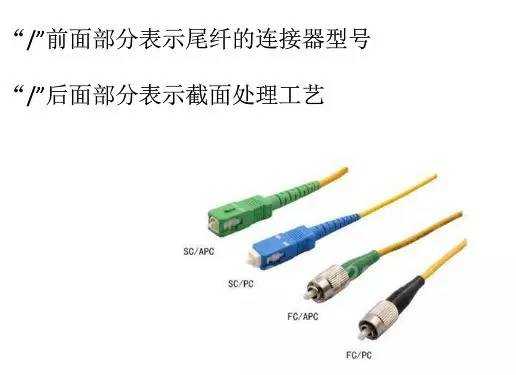

1.按连接头可分为:FC、ST、SC、LC、MU、MPO、E2000、MTRJ、SMA等,端面接触方式有PC、UPC、APC。

2.光纤外径Ф0.9mm、Ф2mm、Ф3mm,光纤芯数:单芯,双芯,4芯,6芯,8芯,12芯或客户指定。3.光纤种类可分为:G652B,G652D,G655,G657A1,G657A2,50/125,62.5/125,OM3(50/125-150),OM4(50/125-300)等。

4.连接头颜色可分为:蓝色(常用于单模PC,UPC接头)、米色,灰色(常用于多模接头)、绿色(APC接头)、水蓝色(OM3),尾套颜色可分为:灰色、蓝色、绿色、白色、红色、黑色、青绿色。

5.连接线长度:自定。

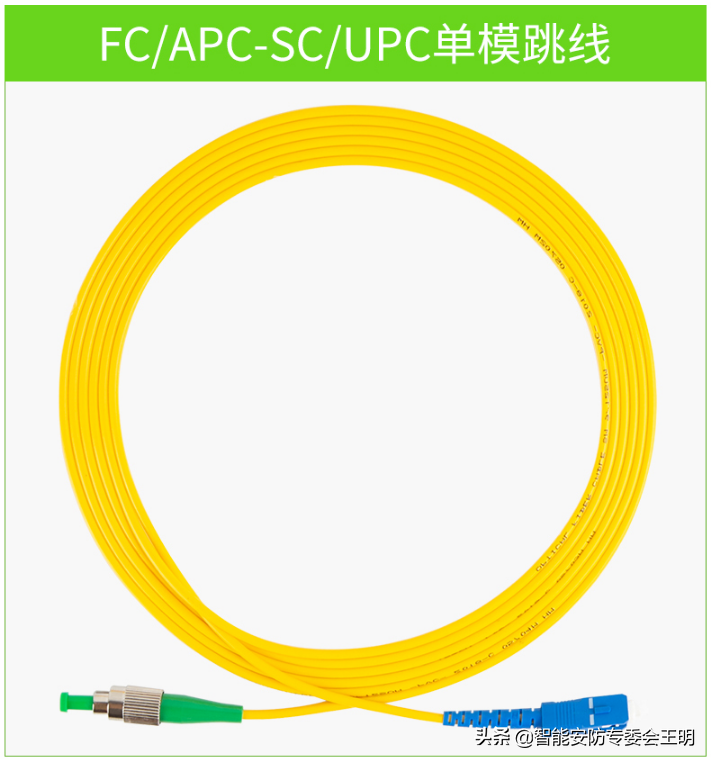

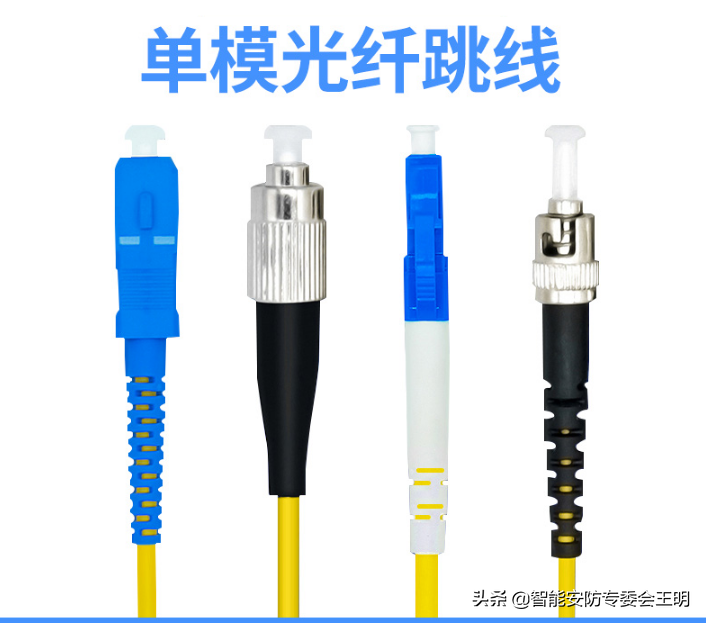

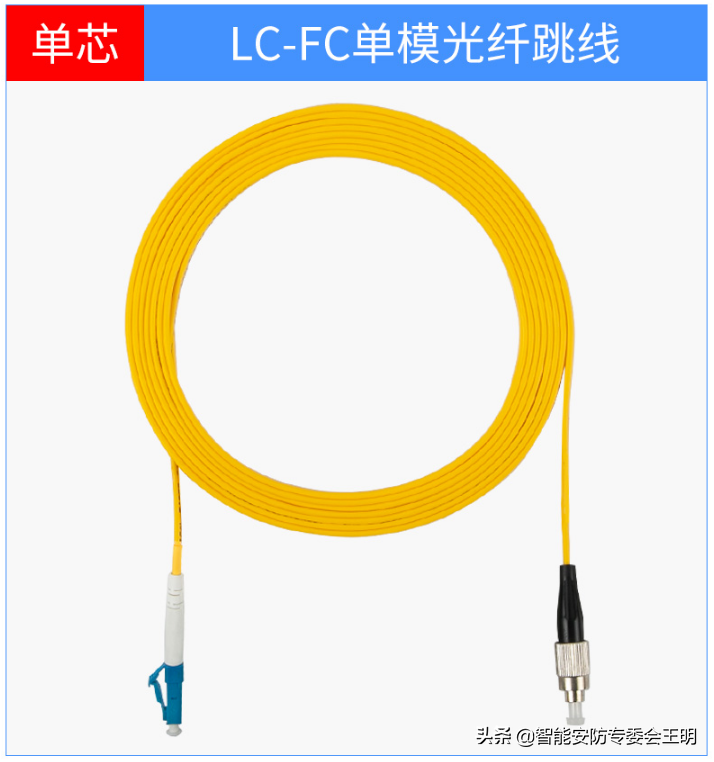

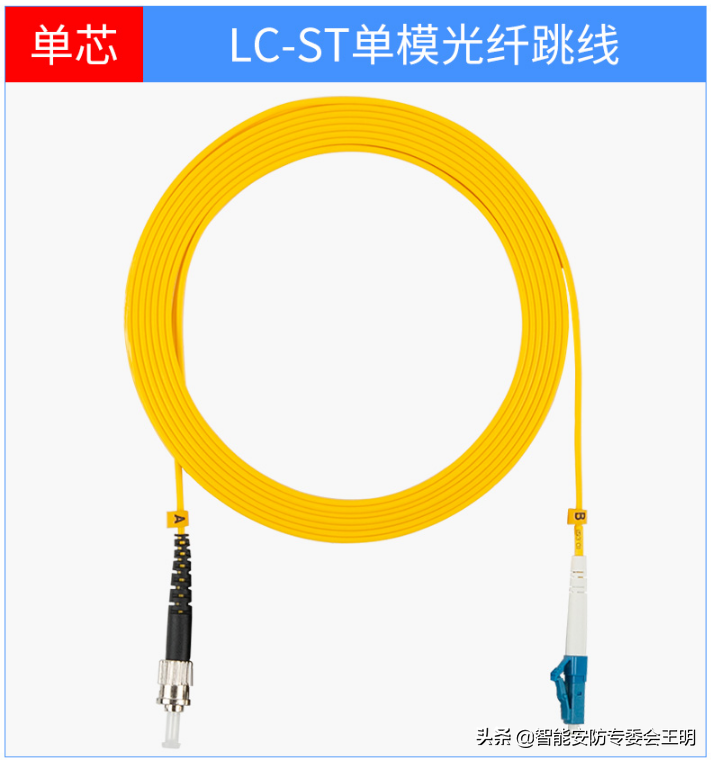

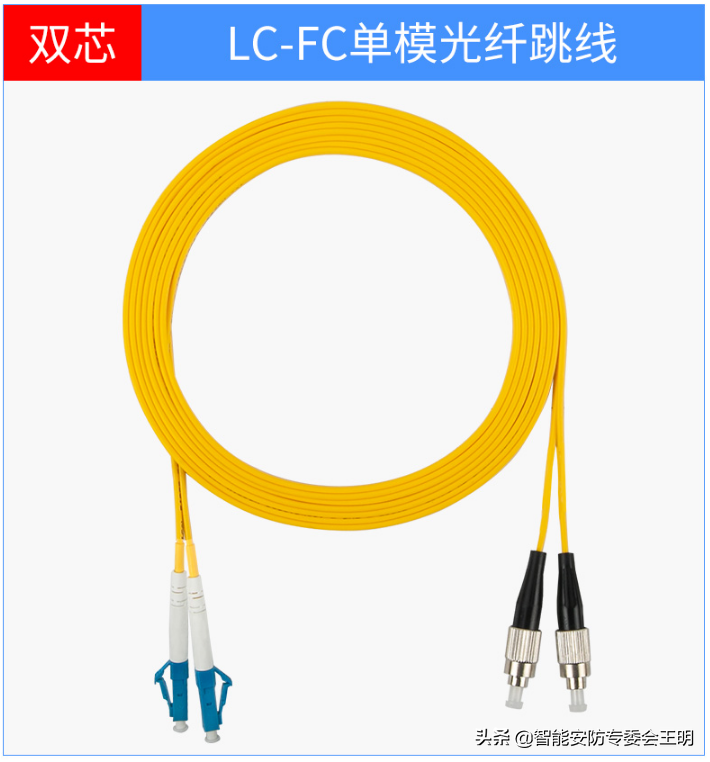

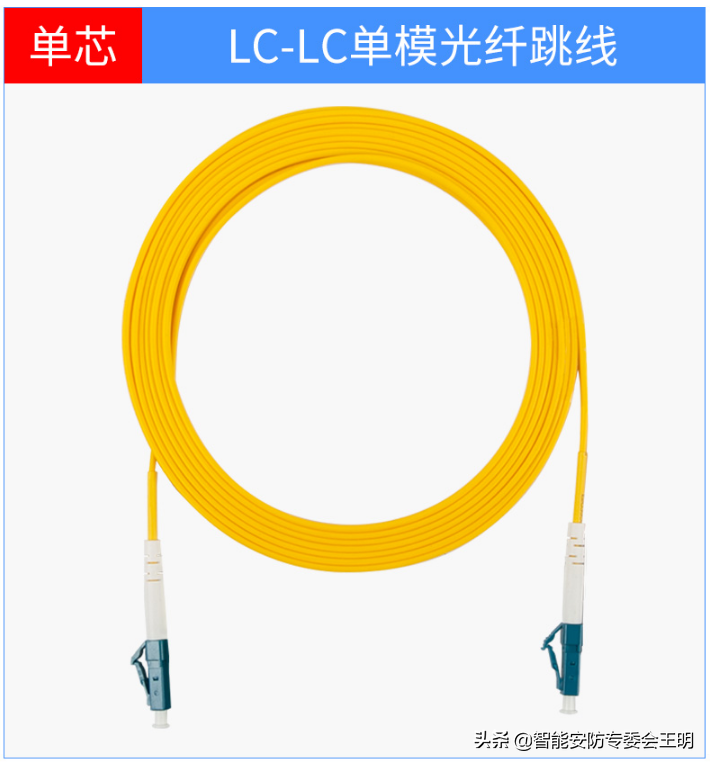

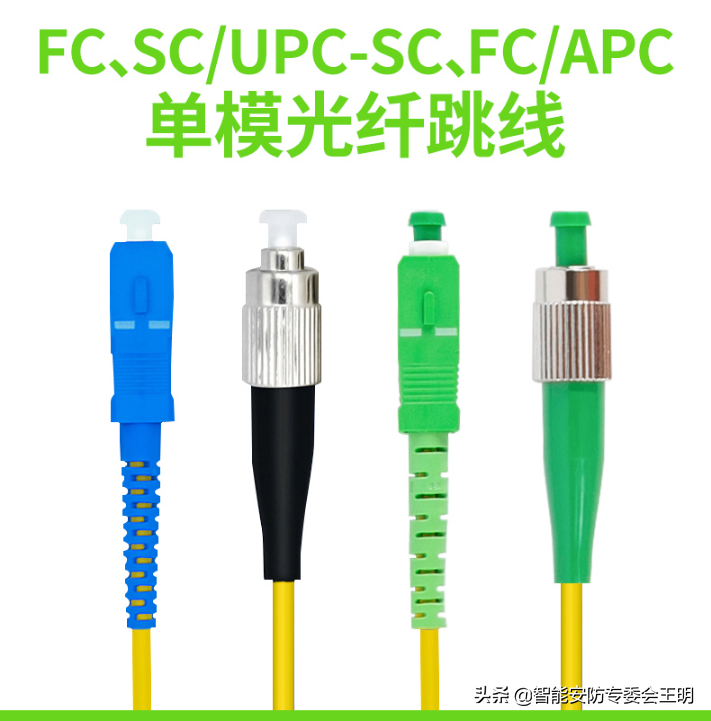

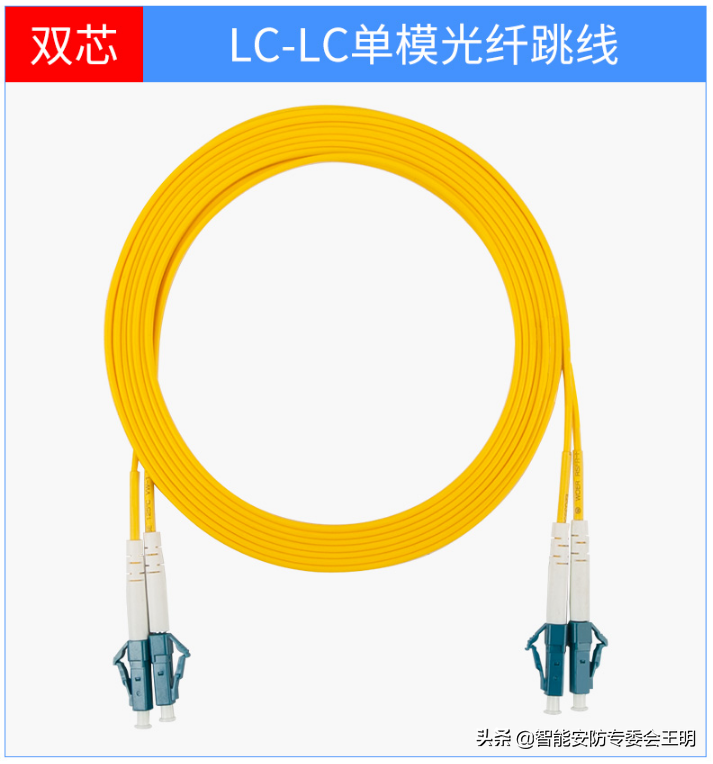

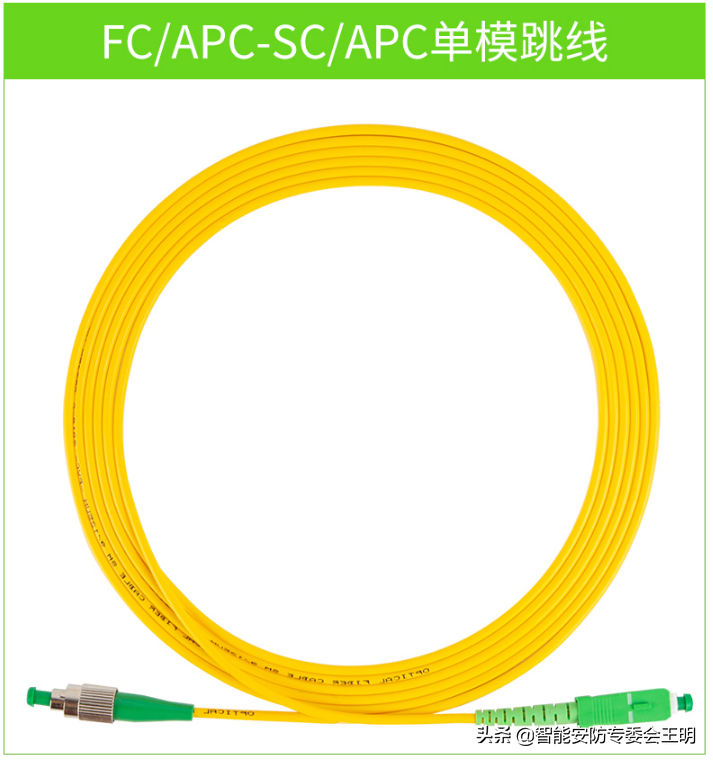

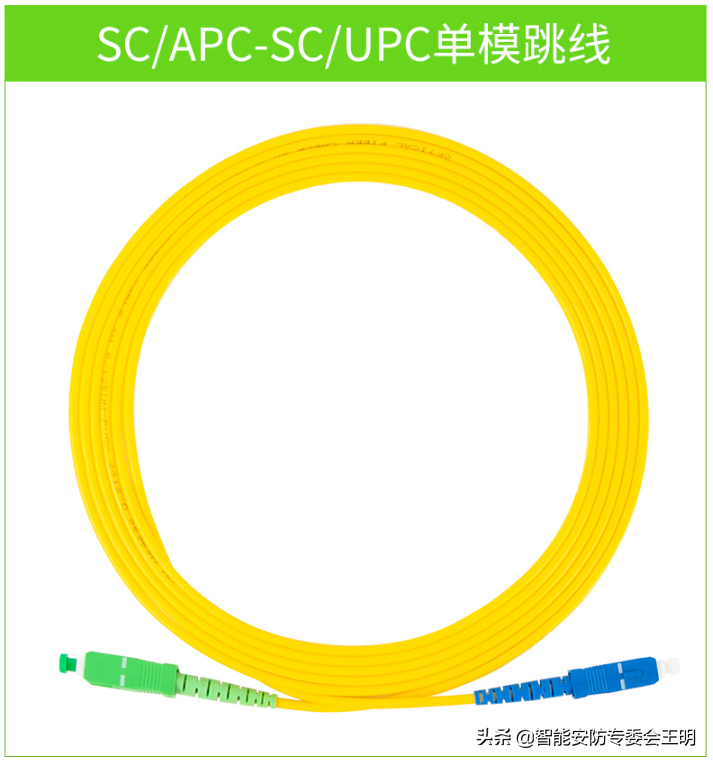

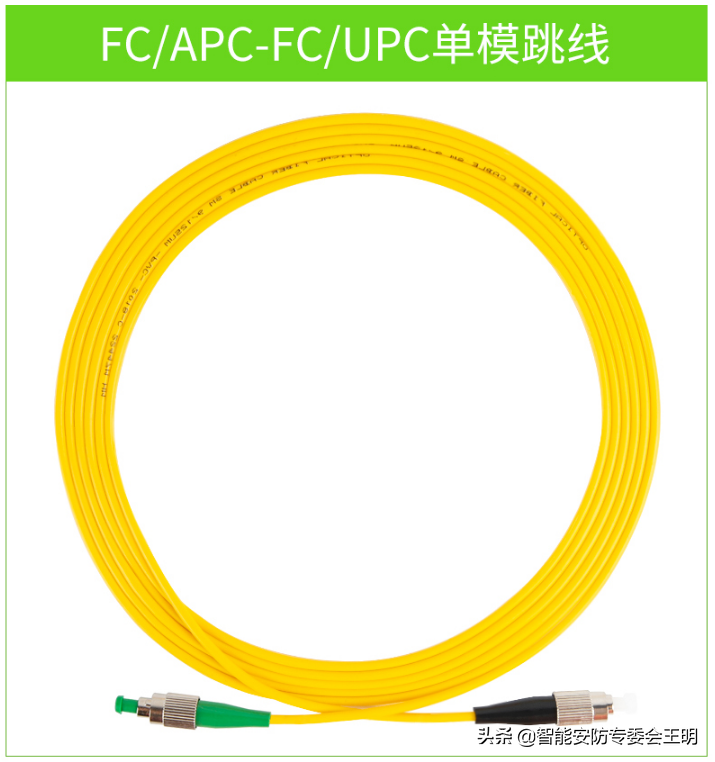

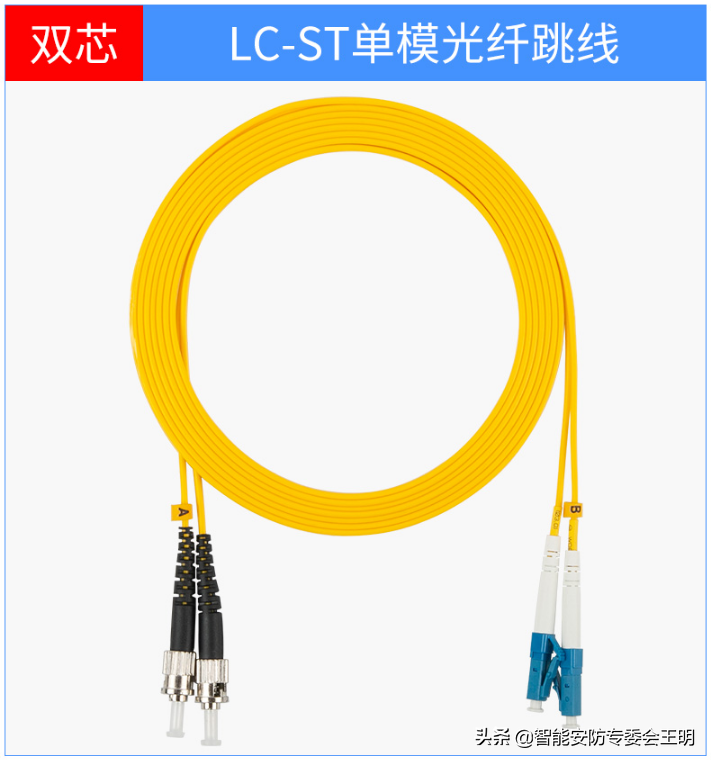

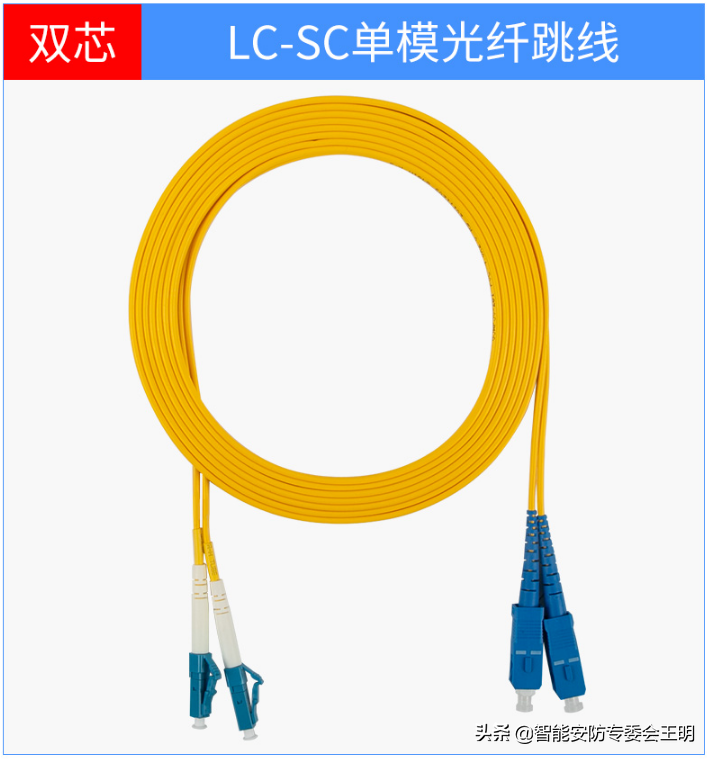

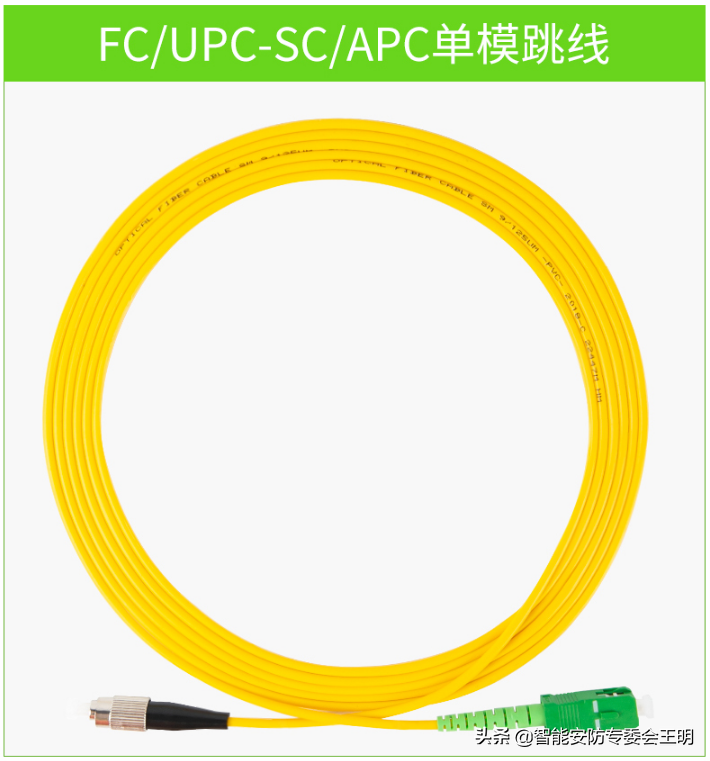

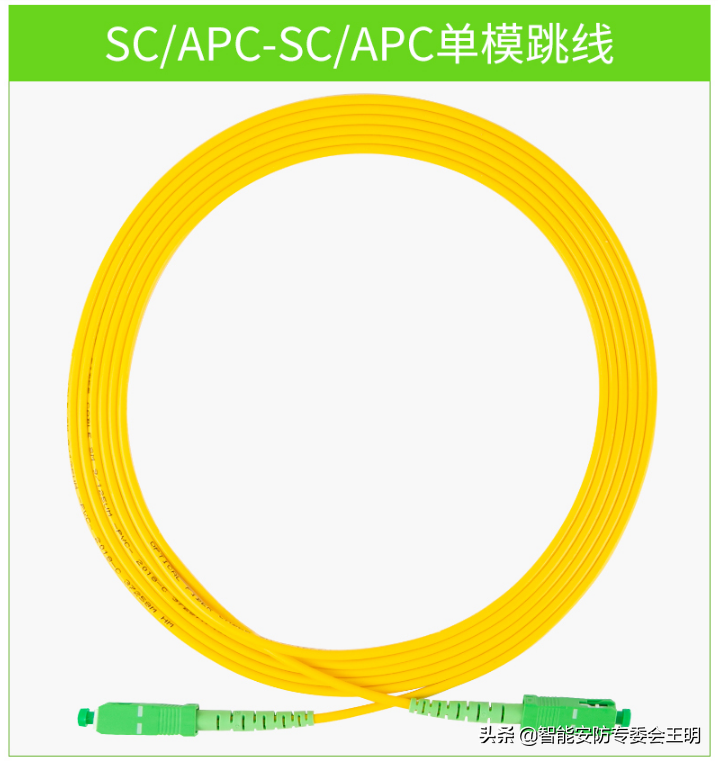

单模光纤跳线

单模光纤(SingleModeFiber):中心玻璃芯很细(芯径一般为9或10μm),只能传一种模式的光纤。因此,其模间色散很小,适用于远程通讯,但还存在着材料色散和波导色散,这样单模光纤对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。后来又发现在1.31μm波长处,单模光纤的材料色散和波导色散一为正、一为负,大小也正好相等。这样,1.31μm波长区就成了光纤通信的一个很理想的工作窗口,也是现在实用光纤通信系统的主要工作波段1.31μm常规单模光纤的主要参数是由国际电信联盟ITU-T在G652建议中确定的,因此这种光纤又称G652光纤。

单模光纤相比于多模光纤可支持更长传输距离,在100Mbps的以太网以至1G千兆网,单模光纤都可支持超过5000m的传输距离。

从成本角度考虑,由于光端机非常昂贵,故采用单模光纤的成本会比多模光纤光缆的成本高。

折射率分布和突变型光纤相似,纤芯直径只有8~10 μm,光线以直线形状沿纤芯中心轴线方向传播。因为这种光纤只能传输一个模式(两个偏振态简并),所以称为单模光纤,其信号畸变很小。

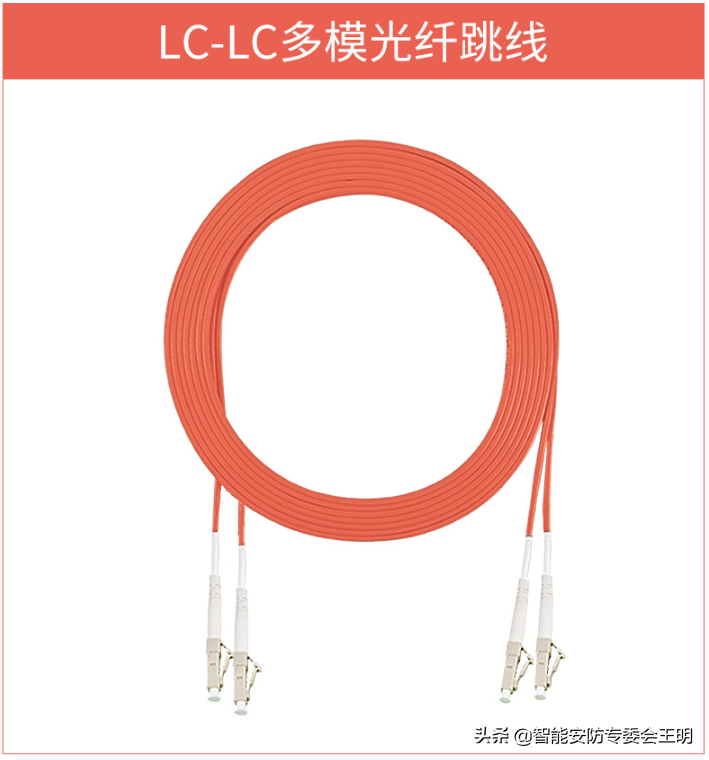

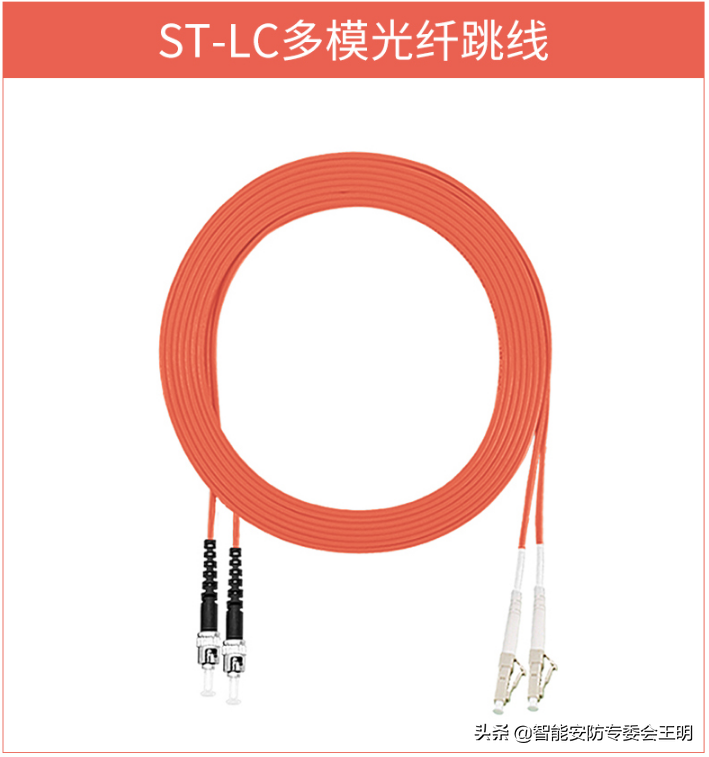

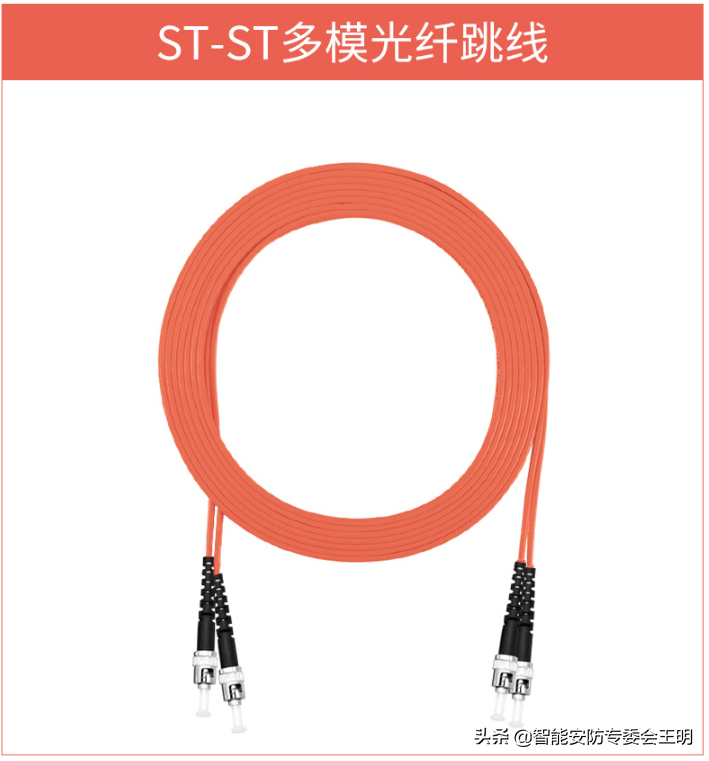

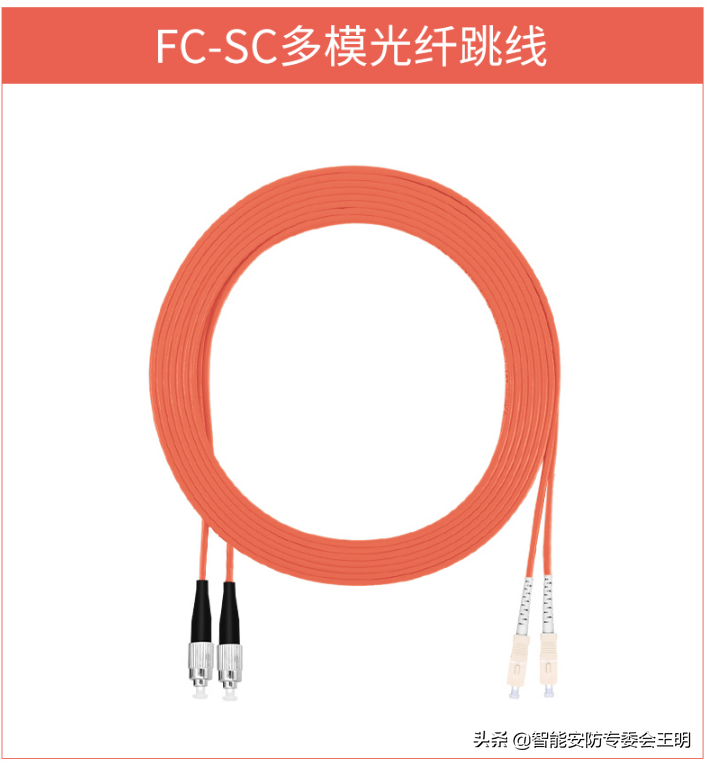

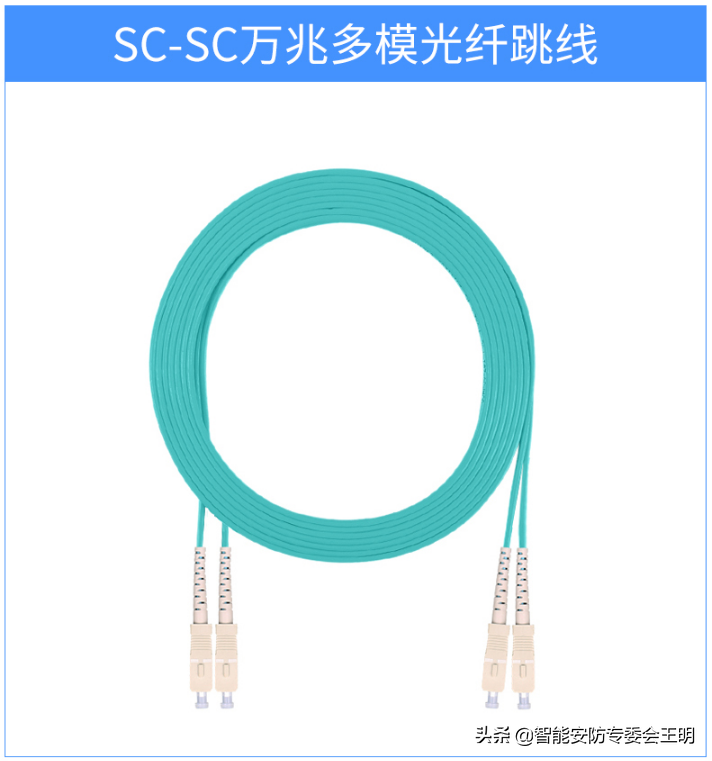

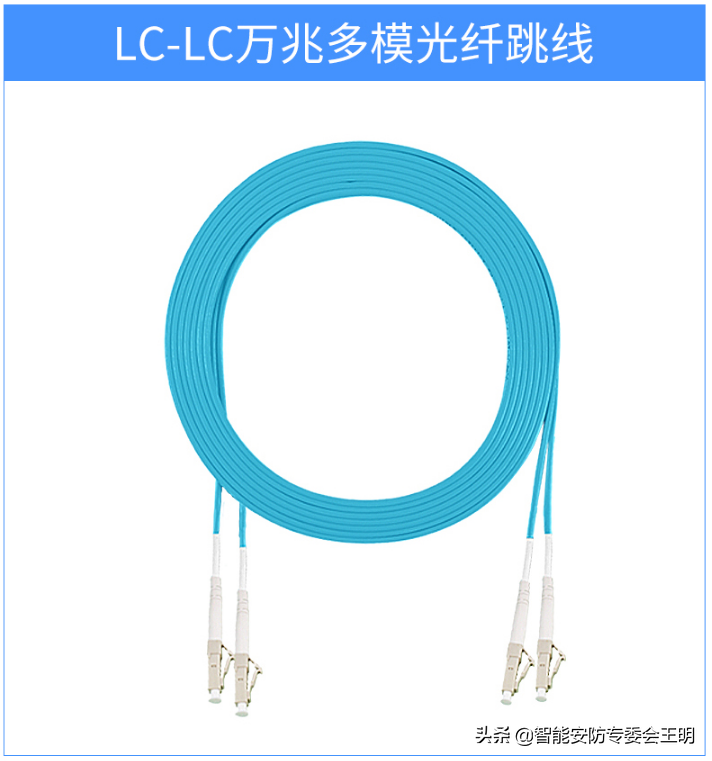

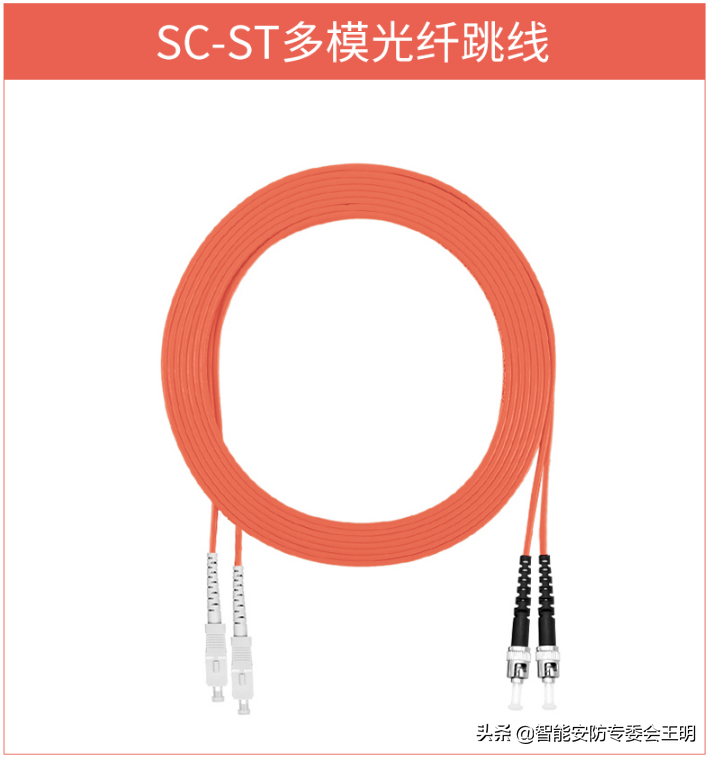

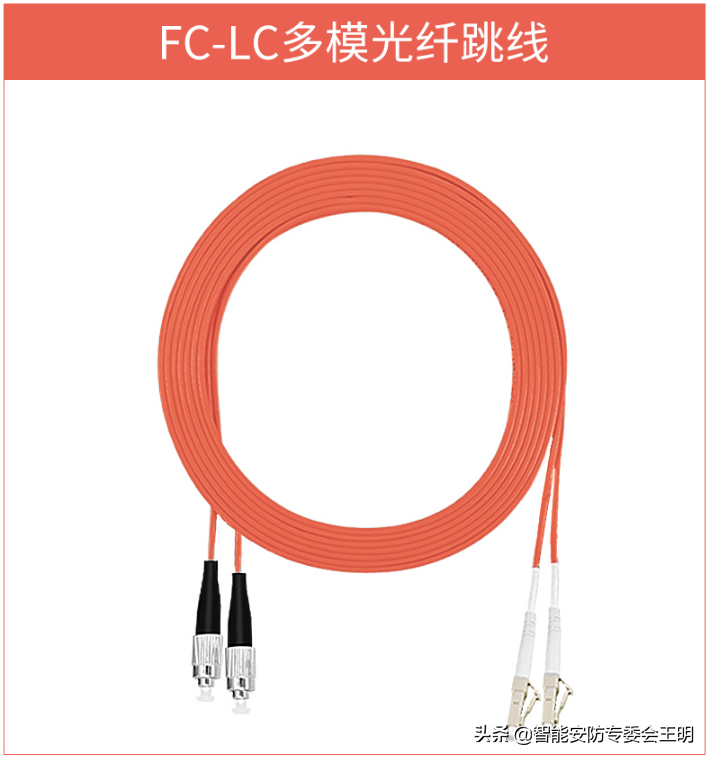

多模光纤跳线

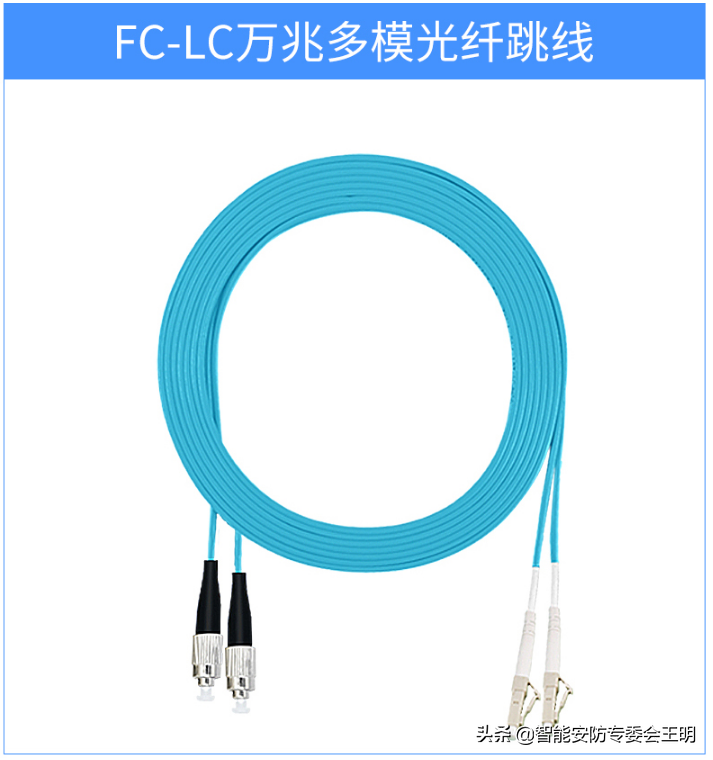

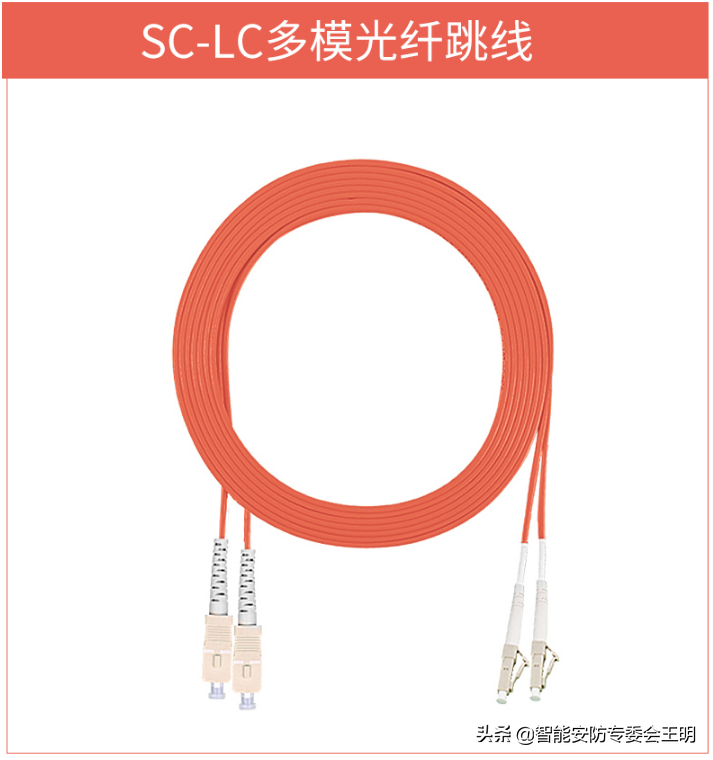

多模光纤的芯线标称直径规格为62.5μm/125μm.或50μm/125μm.。规格(芯数)有2、4、6、8、12、16、20、24、36、48、60、72、84、96芯等。线缆外护层材料有普通型;普通阻燃性;低烟无卤型;低烟无卤阻燃型。

基本上有两种多模光纤,一种是梯度型(graded)另一种是阶跃型(stepped),对于梯度型(graded)光纤来说,芯的折射率(refraction index)于芯的外围最小而逐渐向中心点不断增加,从而减少讯号的模式色散,而对阶跃型(Stepped Index)光缆来说,折射率基本上是平均不变,而只有在包层(cladding)表面上才会突然降低。阶跃型(stepped)光纤一般较梯度型(graded)光纤的带宽低。在网络应用上,最受欢迎的多模光纤为62.5/125,62.5/125意指光纤芯径为62.5μm而包层(cladding)直径为125μm,其他较为普通的为50/125及100/140。











广电专用的单模光纤跳线

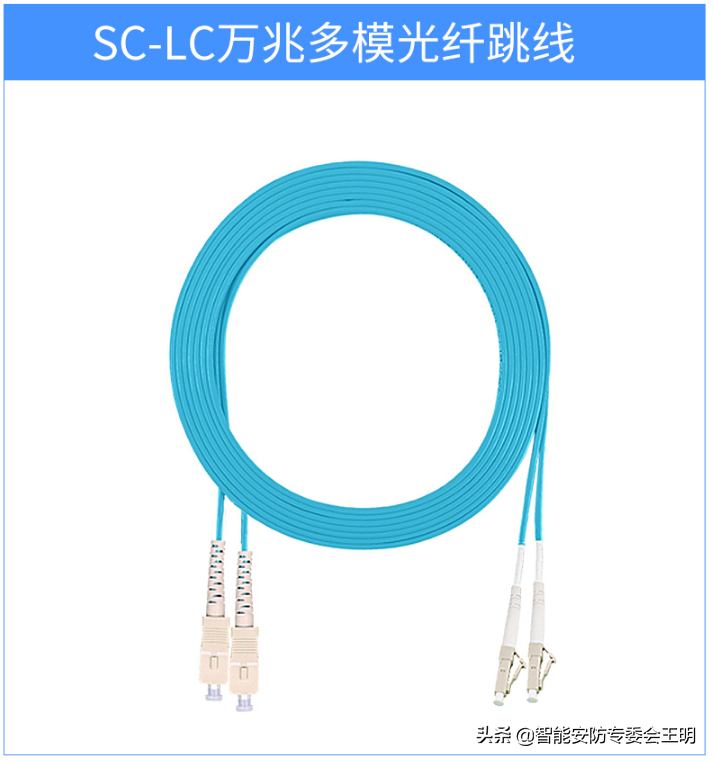

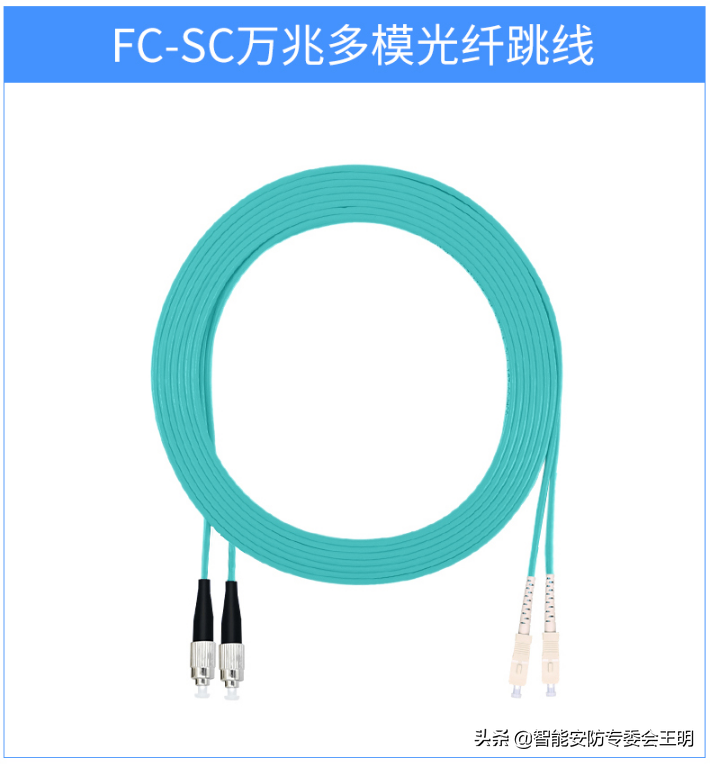

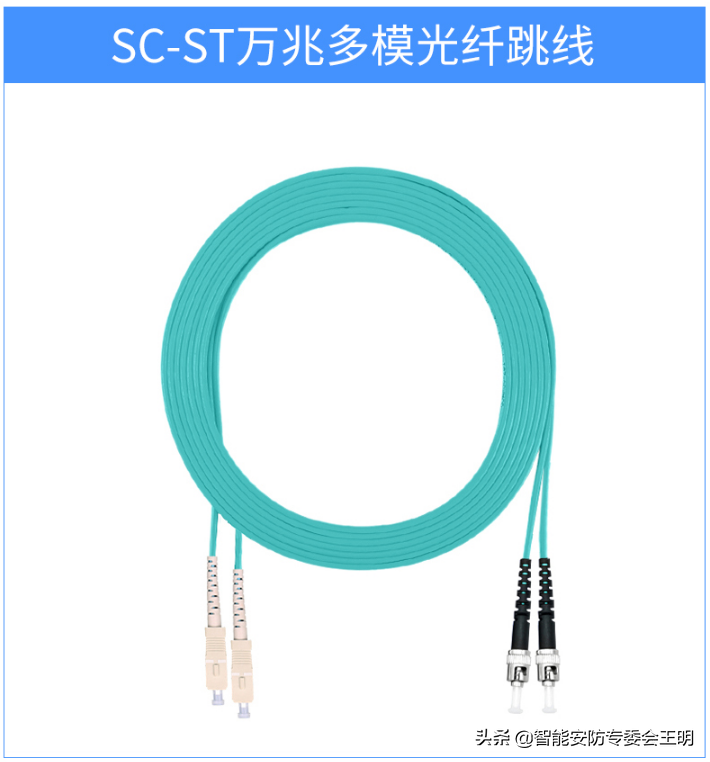

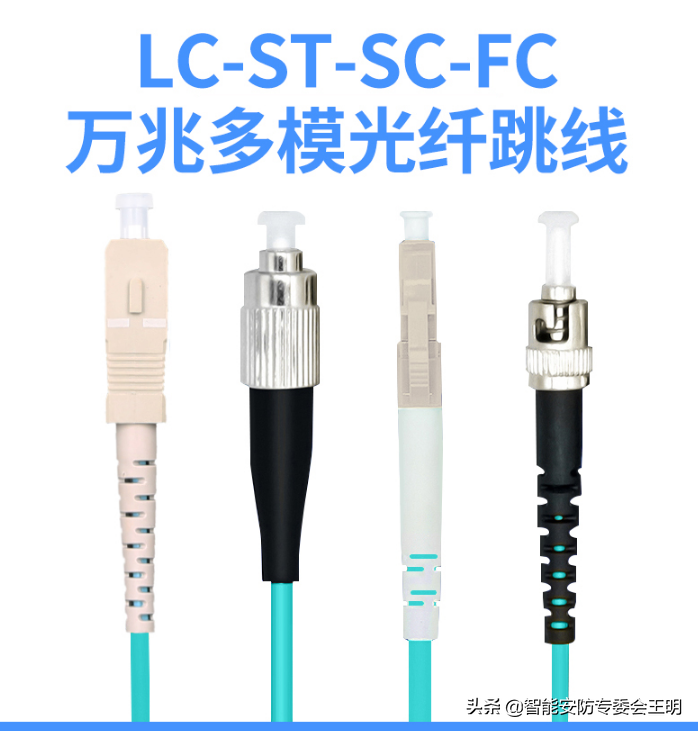

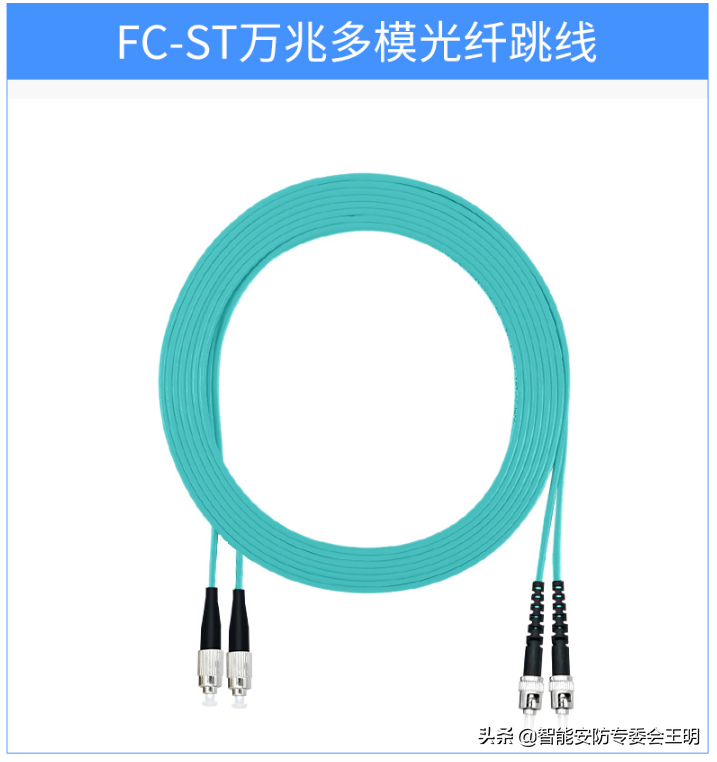

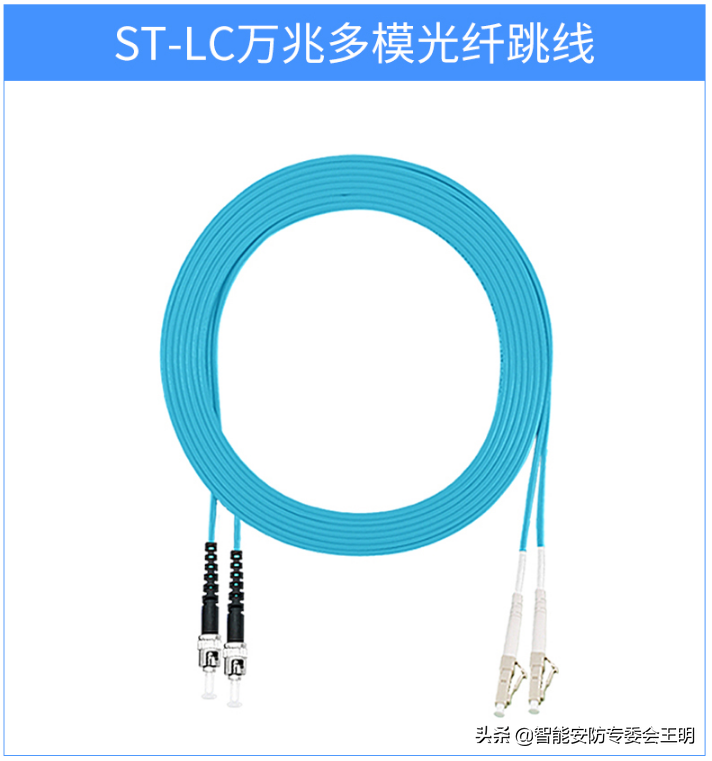

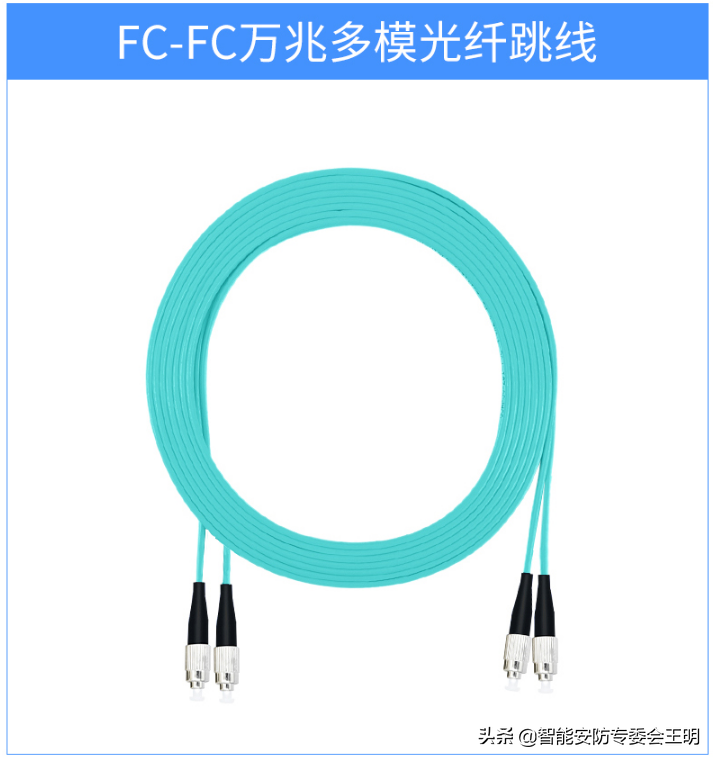

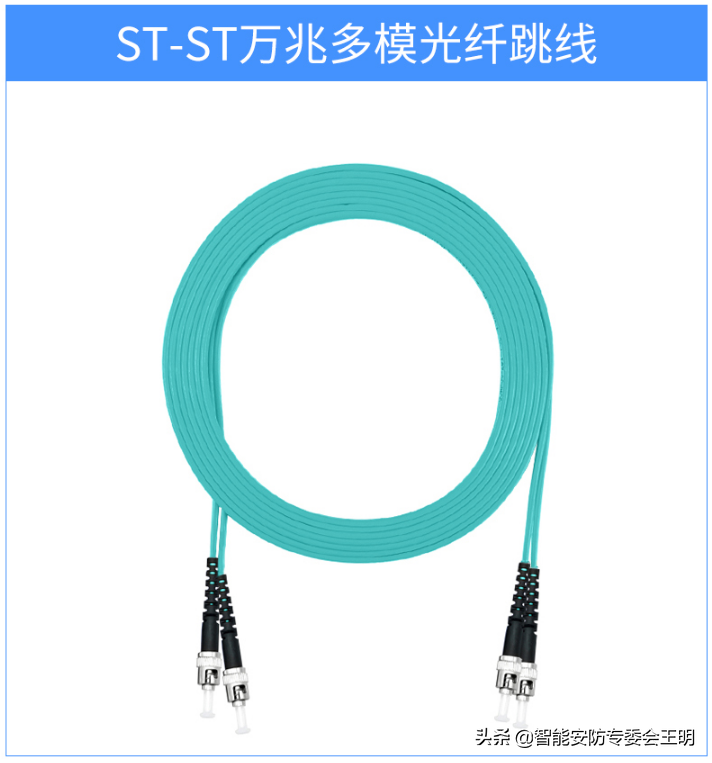

OM3多模光纤跳线

OM3多模光缆是由OM3多模光纤加室内或室外护套制成的光缆,常用于楼宇建筑主干敷设以及近距离两栋建筑之间的主干连接。

OM代表的是多模光纤(Multi-mode fibre,也称MMF),通常有OM1/OM2/OM3/OM4四个等级,主要区别在于850nm传输窗口的模式带宽不同。

OM2,OM3,OM4光纤同属于IEC 60793-20所规定的A1a型光纤,A1a型光纤采用了50/125结构,50μm的纤芯和125μm的覆层,OM2为A1a.1,OM3为A1a.2,OM4为A1a.3,OM3和OM4为激光优化的光纤类型,可以在850nm传输窗口提供更高的传输带宽











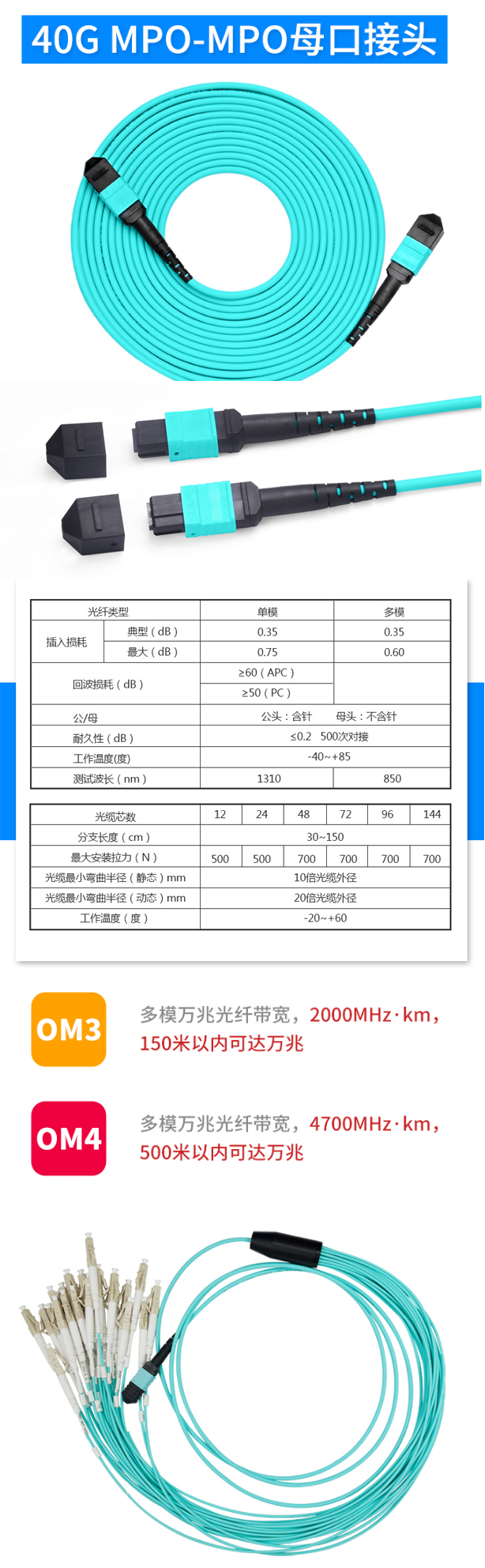

MPO光纤跳线

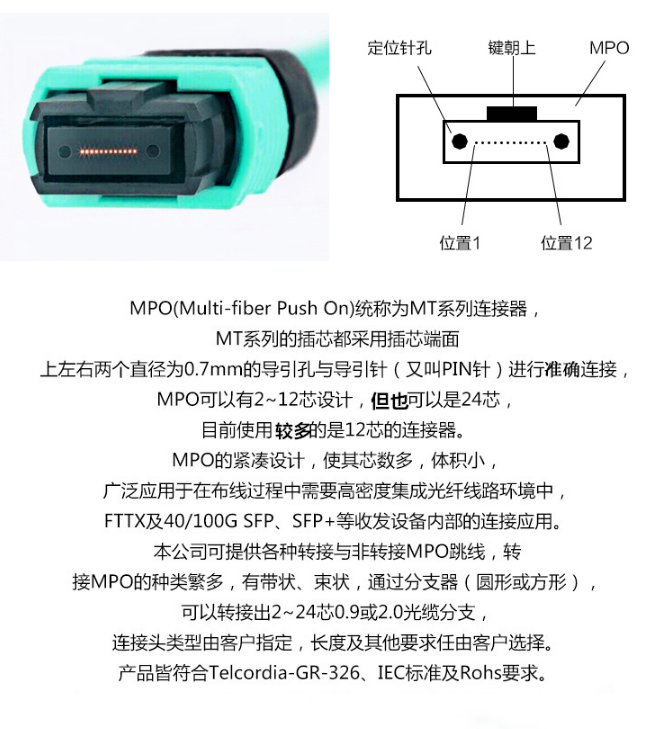

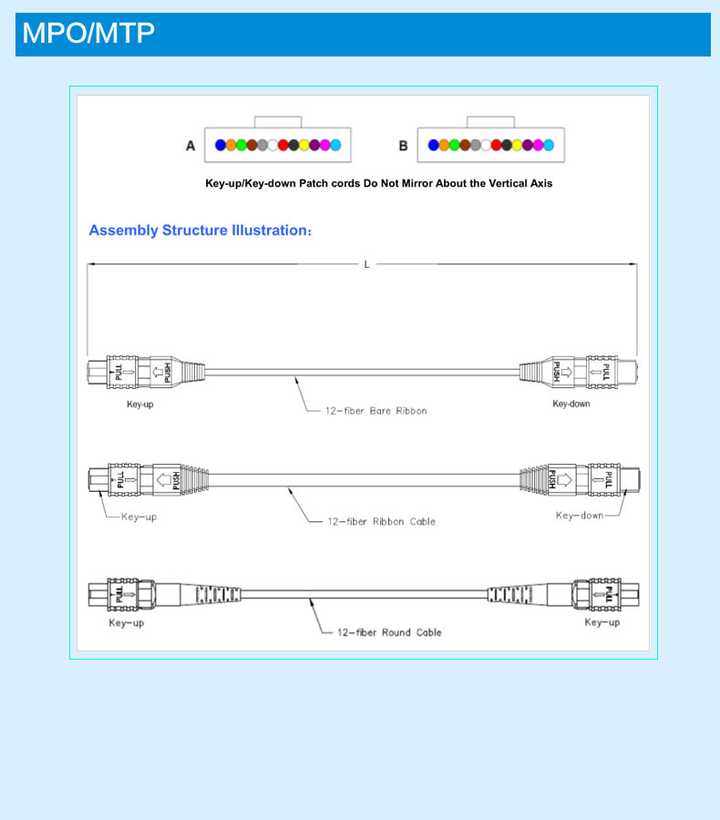

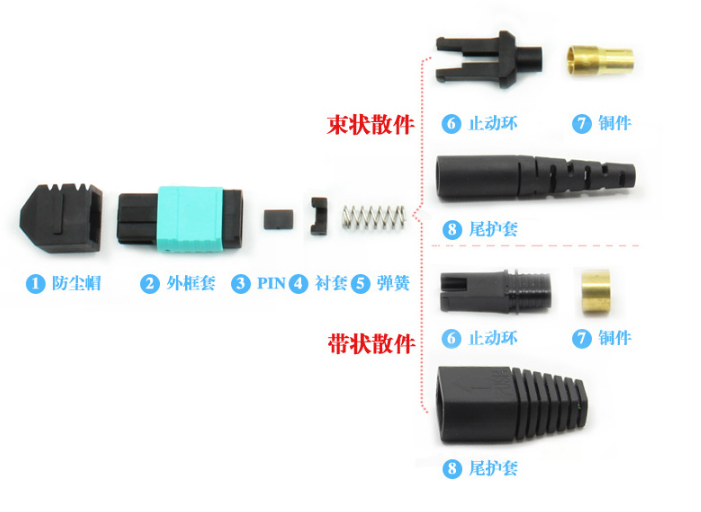

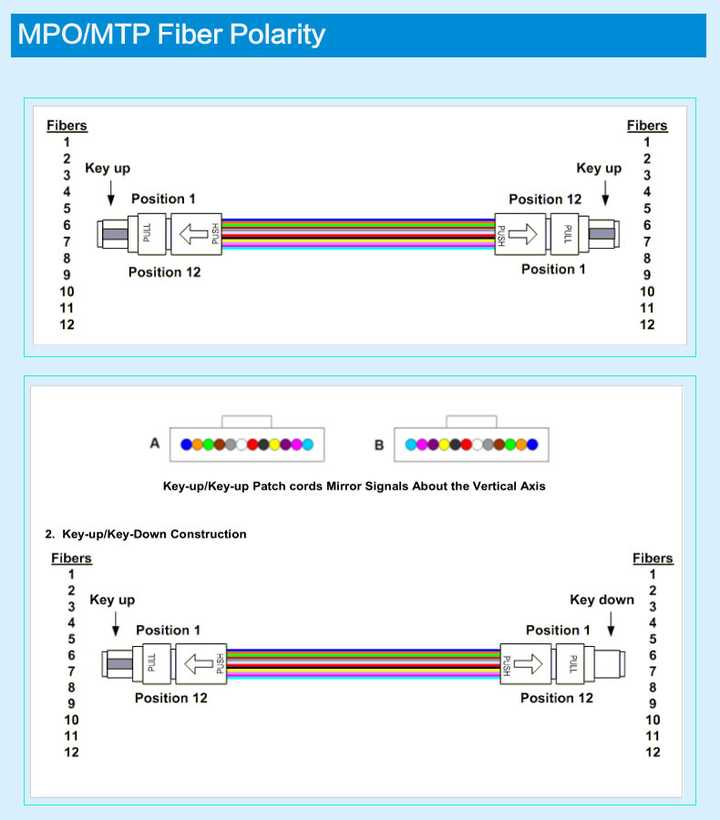

MPO(Multi-fiberPushOn)连接器为MT系列连接器之一,MT系列的插芯都采用插芯端面上左右两个直径为0.7mm的导引孔与导引针(又叫PIN针)进行精准连接。MPO连接器与光纤光缆加工后可生产出各种形式的MPO跳线。MPO跳线可以有2~12芯设计,最多可以是24芯,目前使用最多的是12芯的MPO连接器。MPO连接器的紧凑设计,使MPO跳线芯数多,体积小。MPO跳线被广泛应用于在布线过程中需要高密度集成光纤线路环境中,FTTX及40/100GSFP、SFP+等收发模块或设备内外部的连接应用。





皮线光纤跳线

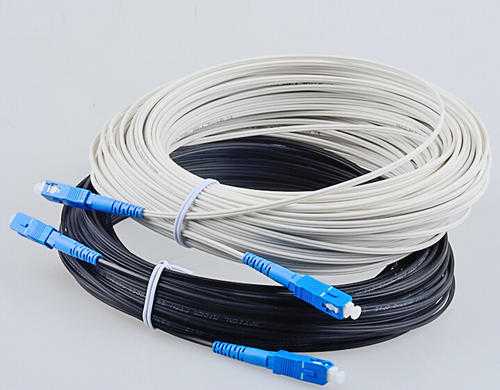

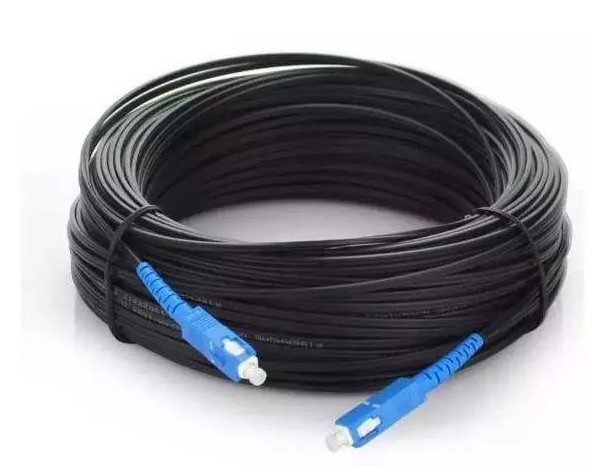

皮线光纤跳线,就是把现成的皮线两头做好光纤连接器,可以有FC、SC等多种接口,目前市场多以SC-SC接口居多,其他FC-SC、FC-FC也有生产。皮线光纤跳线又被称为皮线跳线、皮线跳线、FTTH蝶形尾纤、SC型双头预制成端皮线光缆光跳纤、FTTH预制式皮线光缆跳线等。

皮线光缆规格定制:3米、5米、10米、20米、30米、40米、50米、60米、80米、100米、150米、200米、300米、500米、800米允可定做。


用途:

◆ 电信网、数据传输、测试设备、局域网(LAN)、广播电视网(CATV)

特点:

◆ 连接器接头类型有FC.SC.ST.LC等。端面接触方式有PC.UPC.APC型。采用高质量二氧化锆陶瓷插芯、插入损耗低、互换性好

◆ 皮线跳线(尾纤)可与光纤活动连接器接合或通过熔接方式实现光纤快速连接功能,与光纤快速连接器比较,连接的可靠性、稳定性、使用寿命、安装成功率、技术指标等都有明显提高;而且施工速度快,使用维护简单方便,成本较低


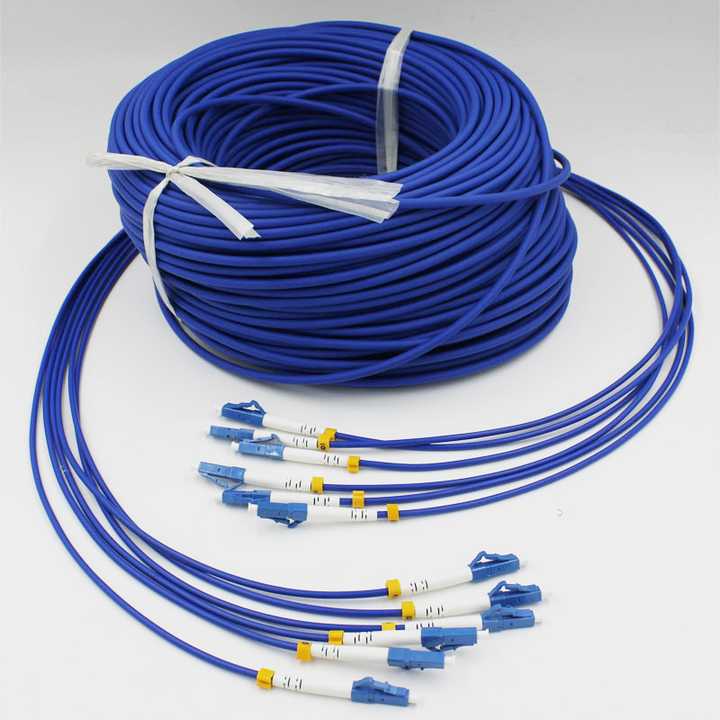

铠装光纤线

自从光纤问世以来,由于光纤本身材质的原因,在各种环境下使用的光纤,必须加工成具有相应机械性能的光缆,才能保证光纤在铺设、安装、使用、维护的过程中确保自身的安全,以确保网络的畅通。而光纤本身在耐侧压及抗冲击方面,是非常薄弱的环节。现有大量使用的室外光缆、室内光缆,在复杂环境下并没有在这些性能方面给出根本的保证。

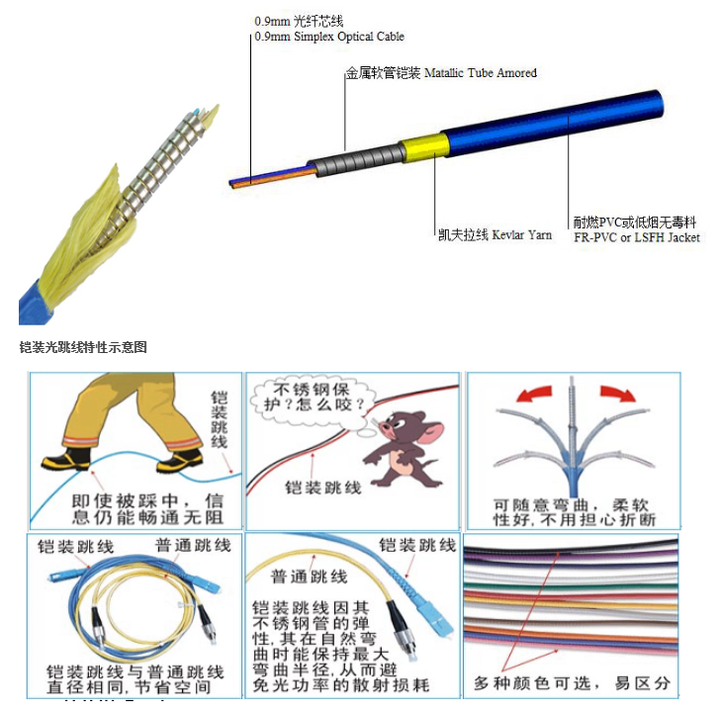

介绍中所提到的“柔性金属铠装光纤线”是将裸光纤,以及各种规格的紧套光纤通过特殊的加工工艺,以一定的结构设计,在光纤周围披覆一层扁平型材的螺旋状不锈钢材料,在不影响光纤本身具备的各种优越的光学性能外,大大提高了光纤线本身的抗侧压能力。

经试验表明,柔性金属铠装光纤自身的抗侧压能力,随着铠管的外径的减小而增大,最大值已经达到目前常规光缆试验设备的极值(8000N/10CM)。而由该特种光纤线加工成的各种规格的室内外光缆,可以轻易做到体积小、重量轻、环境特性优越等特点。是楼宇布线、重点机房设备光连接、野外作业、传感探测、光纤入户、光纤到桌面等等复杂环境条件下使用的光传输的首选产品。

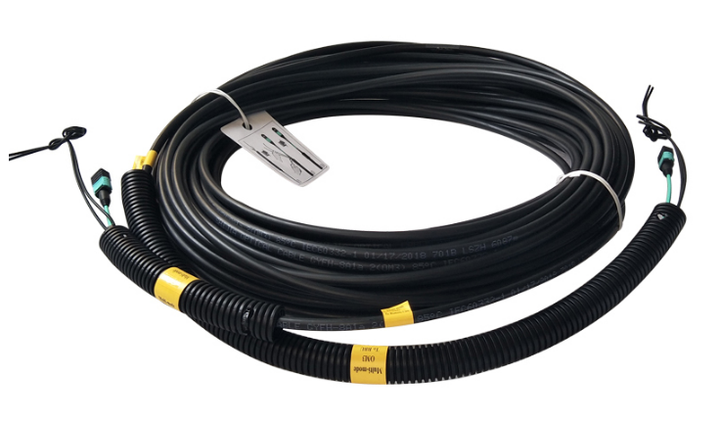

FTTA基站拉远光纤跳线

不同于普通室内布线光纤跳线,首先,由于RRU与BBU之间的连接,大部分的线缆是长期处于室外环境中的,这就要求光纤跳线要有能适应常规室外环境的性能,比如防水,防晒,抗老化,抗拉力强等。而且光缆在FTTA基站布线环境中,通常要求光缆有很好的弯曲性能,在保证强度的情况下,还要保证一定的柔韧性,便于施工。

FTTA:光纤到天线。

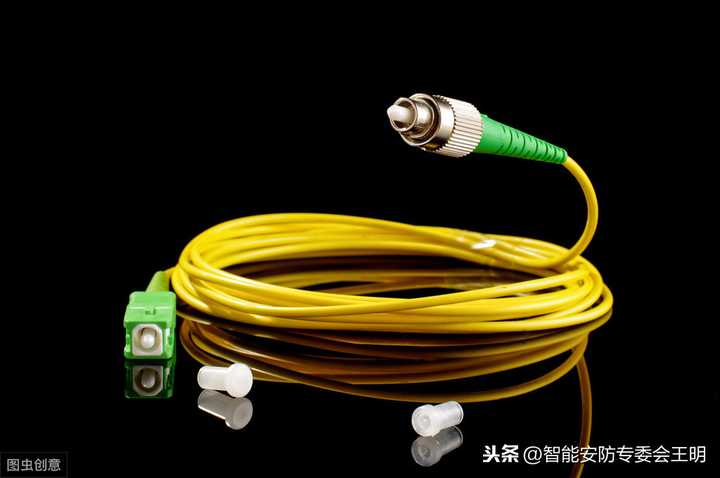

光纤跳线接口类型PC, APC, UPC

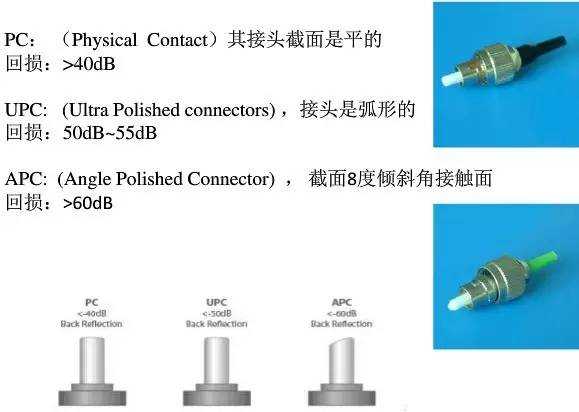

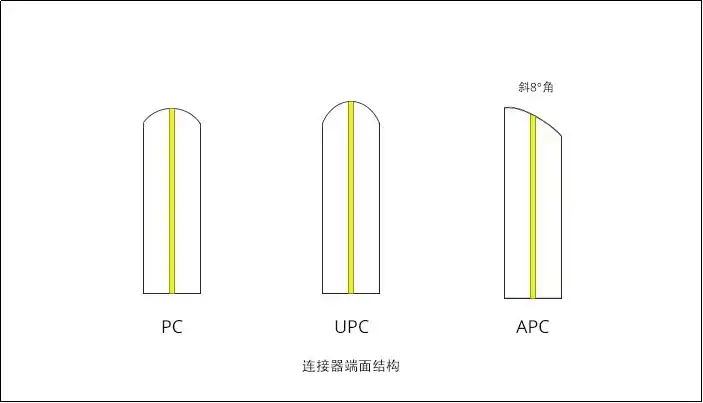

为了让两根光纤的端面能够更好的接触,光纤跳线的插芯端面通常被研磨成不同结构。常见的研磨方式主要有:PC、APC、UPC。PC/APC/UPC代表了陶瓷插芯的前端面结构。

端面研磨角度不同

PC 是Physical Contact,物理接触。PC是微球面研磨抛光,插芯表面研磨成轻微球面,光纤纤芯位于弯曲最高点,这样可有效减少光纤组件之间的空气隙,使两个光纤端面达到物理接触。

UPC (Ultra Physical Contact),超物理端面。UPC连接器端面并不是完全平的,有一个轻微的弧度以达到更精准的对接。UPC是在PC的基础上更加优化了端面抛光和表面光洁度,端面看起来更加呈圆顶状。

APC (Angled Physical Contact) 称为斜面物理接触,光纤端面通常研磨成8°斜面。8°角斜面让光纤端面更紧密,并且将光通过其斜面角度反射到包层而不是直接返回到光源处, 提供了更好的连接性能。

网线知识

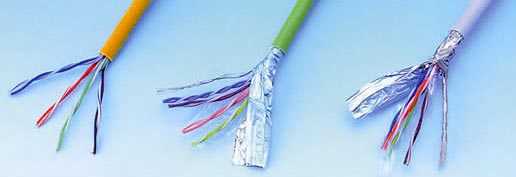

双绞线是目前最常见的一种传输介质,尤其在星型网络拓扑中,双绞线是必不可少的布线材料。它的特点就是价格便宜,所以被广泛应用。双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类,这两者的差别是在于双绞线内是否有一层金属隔离膜(如图1所示)。STP的双绞线内有一层金属隔离膜,在数据传输时可减少电磁干扰,所以它的稳定性较高,价格比UTP的双绞线略贵。而UTP的双绞线内则没有这层金属隔离膜,所以它的稳定性较差,但它的价格相对来说便宜多了。

STP又分为3类和5类两种,而UTP分为3类、4类、5类、超5类四种。3类线主要应用在10Mbps网卡中、而5类线及超5类线主要应用在100Mbps网卡中。UTP的3类双绞线电缆是由四对的双绞线组成,其目的是为了降低信号的干扰程度,每一对双绞线一般由两根绝缘铜导线相互缠绕而成。它的布线规则是1236根线有用,4578根线是闲置的(如图2所示)。

小知识:网线的知识点滴

1.网线的扭绕方向是逆时针扭绕而不是顺时针绕的。顺时针绕会对速度和传输距离有影响。

2.网线里的线在对绕时圈数是不一样的,因为圈数一样的话两对线之间的传输信号会互相干扰,使传输距离变短。

3.屏蔽双绞线的导线与胶皮间有一层金属网和绝缘材料,水晶头外面也被金属所包裹。

4.三类线里的线是二对四根,五类线里的线是四对八根。

5.利用Windows中的“网络监视器”实地测试一下双绞线,5类线能达到100Mbps,3类线只有10Mbps。

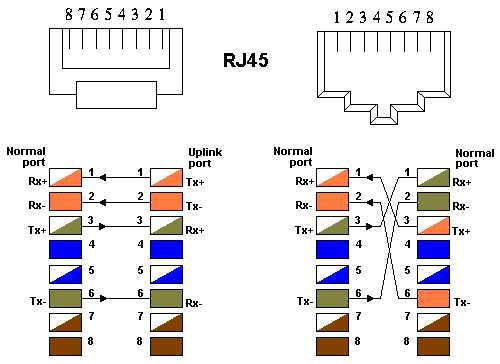

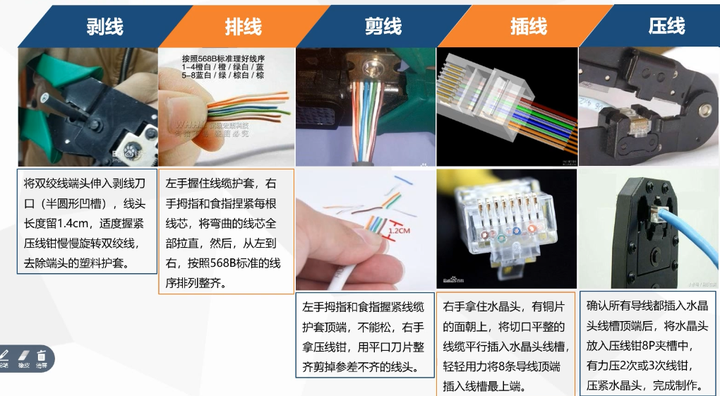

每条双绞线两头都必须通过安装RJ-45连接器(俗称水晶头)(如图3所示)才能与网卡和集线器(或交换机)相连接。RJ-45连接器的一端连接在网卡上的RJ-45接口,另一端连接在集线器或交换机上的RJ-45接口。RJ-45非屏蔽双绞线连接器有8根连针,在10BASE-T标准中,仅使用4根,即第1对双绞线使用第1针和第2针,第2对双绞线使用第3针和第6针(第3对和第4对作备用)。

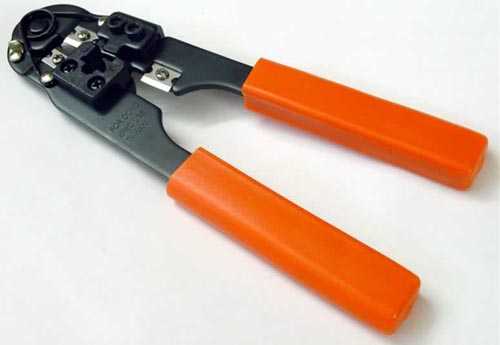

具体使用时可参照厂家提供的说明书。必须采用专用的卡线钳(如图4所示)才能制作处理网线接头(RJ-45接头)。

小技巧:火眼金睛识优劣网线 眼下,市场上劣质的双绞线比比皆是,而且劣质网线上同样有和优质网线一样的标记,令人良莠难分。而且,除了劣质网线外,市面上有很多用三类线冒充五类线、超五类线的情况。其实,在你采购网线时,只要明辨以下几点,那么劣质网线就逃不过你的火眼金睛。

1.优质网线的外胶皮不易燃烧,而劣质网线的外胶皮大部分是易燃的。

2.劣质网线在较高温下(40℃以上)外胶皮会变软,优质网线不会。

3.劣质网线内部的铜芯用料较纯,比较软、有韧性而且不易被拉断。

光纤和光缆的区别


有很多朋友会分不清楚光纤和光缆的区别,对于光纤和光缆哪个快也有疑问,其实大家只要知道光纤和光缆的含义就能清楚,接下来一起看看光纤和光缆的不同吧。
现在很多的缆线使用的是光缆,因为光缆的稳定性强,价格比普通的电缆线要便宜很多。但是有很多朋友会分不清楚光纤和光缆的区别,对于光纤和光缆哪个快也有疑问,其实大家只要知道光纤和光缆的含义就能分清楚,接下来一起看看光纤和光缆的不同吧。


光纤和光缆的区别
光纤是一种传输光束的细而柔软的媒质。多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为光缆。所以光纤是光缆的核心部分,光纤经过一些构件极其附属保护层的保护就构成了光缆。
光纤外层的保护结构可以防止周遭环境对光纤的伤害。光缆包括光纤、缓冲层及披覆。光纤和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。
光纤通常被扎成束,外面有外壳保护。纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体,它质地脆、易断裂,因此需要外加一保护层。所以它们的区别就在于此。


光缆的优点
光纤光缆是新一代的传输介质,与铜质介质相比,光纤无论是在安全性、可靠性还是网络性能方面都有了很大的提高。光纤传输的带宽大大超出铜质线缆,而且支持的最大距离达两公里以上。光纤光缆具有抗电磁干扰性好、保密性强、速度快、传输容量大等优点。
目前比较常见的有两种不同类型的光纤,分别是单模光纤和多模光纤。多模光纤一般被用于同一办公楼或距离相对较近的区域内的网络连接。而单模光纤传递数据的质量更高,传输距离更长,通常被用来连接办公楼之间或地理分散更广的网络。如果使用光纤光缆作为网络传输介质,还需增加光端收发器等设备。

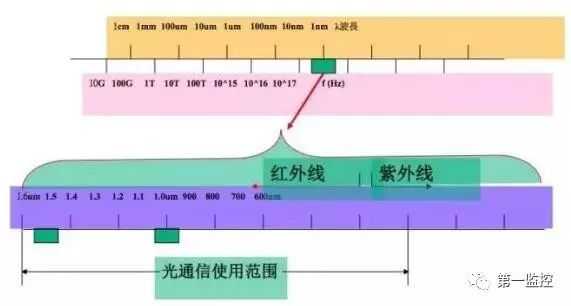

电磁波谱



通信波段划分及相应传输媒介



光的折射/反射和全反射

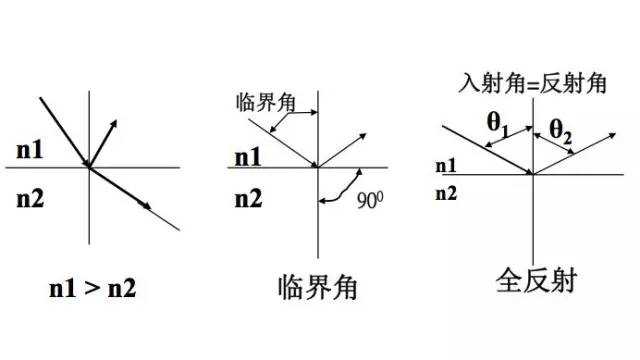

因光在不同物质中的传播速度是不同的,所以光从一种物质射向另一种物质时,在两种物质的交界面处会产生折射和反射。而且,折射光的角度会随入射光的角度变化而变化。当入射光的角度达到或超过某一角度时,折射光会消失,入射光全部被反射回来,这就是光的全反射。不同的物质对相同波长光的折射角度是不同的(即不同的物质有不同的光折射率),相同的物质对不同波长光的折射角度也是不同。光纤通讯就是基于以上原理而形成的。

反射率分布:表征光学材料的一个重要参数是折射率,用N表示,真空中的光速C与材料中光速V之比就是材料的折射率。

N=C/V

光纤通信用的石英玻璃的折射率约为1.5

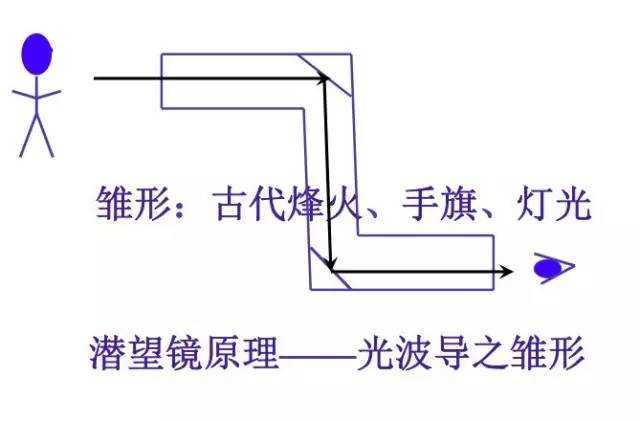

光通信的发展过程



光的基本知识





光纤结构

光纤裸纤一般分为三层:

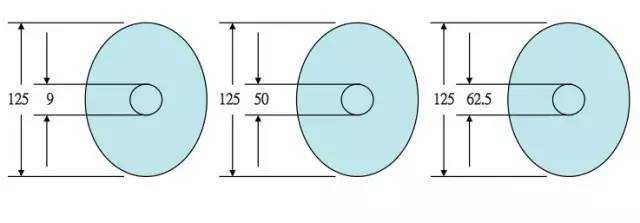

第一层:中心高折射率玻璃芯(芯径一般为9-10μm,(单模)50或62.5(多模)。

第二层:中间为低折射率硅玻璃包层(直径一般为125μm)。

第三层:最外是加强用的树脂涂层。

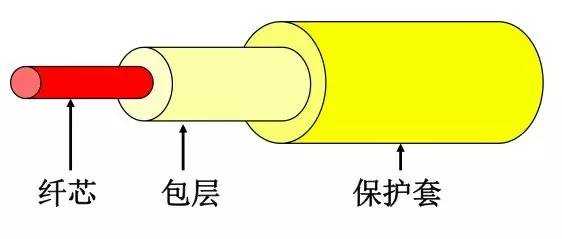

1)纤芯 core:折射率较高,用来传送光;

2)包层 coating:折射率较低,与纤芯一起形成全反射条件;

3)保护套 jacket:强度大,能承受较大冲击,保护光纤。

3mm光缆 橘色 MM  多模

黄色 SM  单模

光纤的尺寸

外径一般为125um(一根头发平均100um)

内径:单模9um 多模50/62.5um



数值孔径

入射到光纤端面的光并不能全部被光纤所传输,只是在某个角度范围内的入射光才可以。这个角度就称为光纤的数值孔径。光纤的数值孔径大些对于光纤的对接是有利的。不同厂家生产的光纤的数值孔径不同

光纤的种类

按光在光纤中的传输模式可分为:

多模(Multi-Mode) (简称:MM)

单模(Single-Mode)(简称:SM)

多模光纤:中心玻璃芯较粗(50或62.5μm),可传多种模式的光。但其模间色散较大,这就限制了传输数字信号的频率,而且随距离的增加会更加严重。例如:600MB/KM的光纤在2KM时则只有300MB的带宽了。因此,多模光纤传输的距离就比较近,一般只有几公里。

单模光纤:中心玻璃芯较细(芯径一般为9或10μm),只能传一种模式的光。实际上是阶跃型光纤的种,只是纤芯径很小,理论上只允许单一传播途径的直进光入射至光纤内,并在纤芯内作直线传播。光纤脉冲几乎没有展宽。因此,其模间色散很小,适用于远程通讯,但其色度色散起主要作用,这样单模光纤对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。

光纤的分类

按材料分类:

玻璃光纤:纤芯与包层都是玻璃,损耗小,传输距离长,成本高;

胶套硅光纤:纤芯是玻璃,包层为塑料,特性同玻璃光纤差不多,成本较低;

塑料光纤:纤芯与包层都是塑料,损耗大,传输距离很短,价格很低。多用于家电、音响,以及短距的图像传输。

按最佳传输频率窗口:常规型单模光纤和色散位移型单模光纤。

常规型:光纤生产厂家将光纤传输频率最佳化在单一波长的光上,如1300nm。

色散位移型:光纤生产厂家将光纤传输频率最佳化在两个波长的光上,如:1300nm和1550nm。

突变型:光纤中心芯到玻璃包层的折射率是突变的。其成本低,模间色散高。适用于短途低速通讯,如:工控。但单模光纤由于模间色散很小,所以单模光纤都采用突变型。

渐变型光纤:光纤中心芯到玻璃包层的折射率是逐渐变小,可使高模光按正弦形式传播,这能减少模间色散,提高光纤带宽,增加传输距离,但成本较高,现在的多模光纤多为渐变型光纤。

常用光纤规格

光纤尺寸:

1)单模纤芯直径:9/125μm,10/125μm

2)包层外径(2D)=125μm

3)一次涂敷外径=250μm

4)尾纤:300μm

5)多模:

50/125μm,欧洲标准

62.5/125μm,美国标准

6)工业,医疗和低速网络:100/140μm, 200/230μm

7)塑料:98/1000μm,用于汽车控制

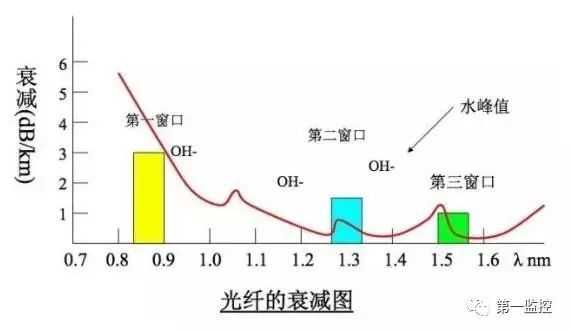

光纤衰减

造成光纤衰减的主要因素有:本征,弯曲,挤压,杂质,不均匀和对接等。

本征:是光纤的固有损耗,包括:瑞利散射,固有吸收等。

弯曲:光纤弯曲时部分光纤内的光会因散射而损失掉,造成的损耗。

挤压:光纤受到挤压时产生微小的弯曲而造成的损耗。

杂质:光纤内杂质吸收和散射在光纤中传播的光,造成的损失。

不均匀:光纤材料的折射率不均匀造成的损耗。

对接:光纤对接时产生的损耗,如:不同轴(单模光纤同轴度要求小于0.8μm),端面与轴心不垂直,端面不平,对接心径不匹配和熔接质量差等。

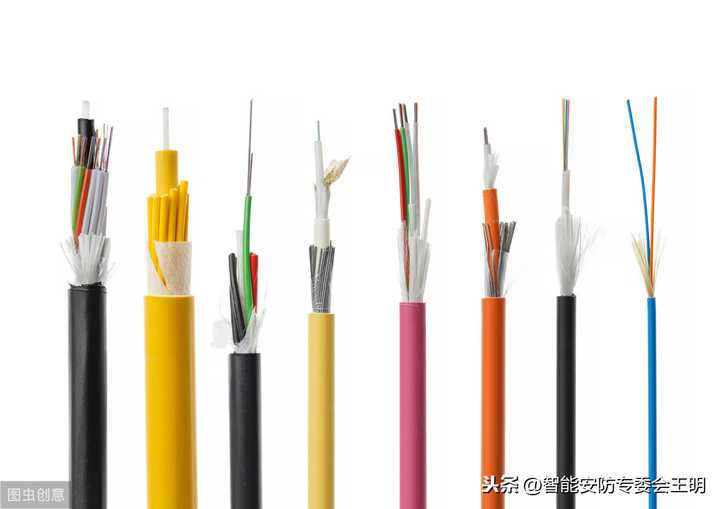

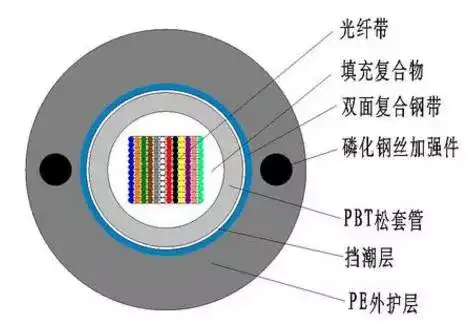

光缆的种类

1)按敷设方式分有:自承重架空光缆,管道光缆,铠装地埋光缆和海底光缆。

2)按光缆结构分有:束管式光缆,层绞式光缆,紧抱式光缆,带式光缆,非金属光缆和可分支光缆。

3)按用途分有:长途通讯用光缆、短途室外光缆、混合光缆和建筑物内用光缆。

光缆的接续与成端

光缆的接续与成端是光缆线路维护人员必须掌握的基本技能。

光缆的接续技术分类:

1)光纤的接续技术和光缆的接续技术两部分。

2)光缆的成端类似光缆的接续,只不过由于接头材料不同而操作该当也有所不同。

光纤接续的种类

光缆接续一般可分为两大类:

1)光纤的固定接续(俗称死接头)。一般采用光纤熔接机;用于光缆直接头。

2)光纤的活动接头(俗称活接头)。用能够拆卸的连接器连接(俗称活接头)。用于光纤跳线、设备连接等地方

由于光纤端面的不完整性和光纤端面压力的不均匀性,一次放电熔接光纤的接头损耗还比较大,现在采用二次放电熔接法。先对光纤端面预热放电,给端面整形,去除灰尘和杂物,同时通过预热使光纤端面压力均匀。

光纤连接损耗的监测方法

光纤连接损耗的监测方法有三种:

1、在熔接机上进行监测。

2、光源、光功率计监测。

3、OTDR测量法

光纤接续的操作方法

光纤接续操作一般分为:

1、光纤端面的处理。

2、光纤的接续安装。

3、光纤的熔接。

4、光纤接头的保护。

5、余纤的盘留五个步骤。

通常整个光缆的接续按以下步骤进行:

第一步:大量好长度,开剥光缆,除去光缆护套;

第二步:清洗、去除光缆内的石油填充膏。

第三步:捆扎好光纤。

第四步:检查光纤心数,进行光纤对号,核对光纤色标是否有误;

第五步:加强心接续;

第六步:各种辅助线对,包括公务线对、控制线对、屏蔽地线等接续(如果有上述线对。

第七步:光纤的接续。

第八步:光纤接头保护处理;

第九步:光纤余纤的盘库留处理;

第十步:完成光缆护套的接续;

第十一步:光缆接头的保护。

光纤的损耗

1310 nm : 0.35 ~ 0.5 dB/Km

1550 nm : 0.2 ~ 0.3dB/Km

850 nm : 2.3 ~ 3.4 dB/Km

光纤熔接点损耗:0.08dB/点

光纤熔接点 1点/2km

常见光纤名词

1)衰减

衰减:光在光纤中传输时的能量损耗单模光纤1310nm 0.4~0.6dB/km1550nm 0.2~0.3dB/km塑料多模光纤300dB/km



2)色散

色散(Dispersion):光脉冲沿着光纤行进一段距离后造成的频宽变粗。它是限制传输速率的主要因素。

模间色散:只发生在多模光纤,因为不同模式的光沿着不同的路径传输。

材料色散:不同波长的光行进速度不同。

波导色散:发生原因是光能量在纤芯及包层中传输时,会以稍有不同的速度行进。在单模光纤中,通过改变光纤内部结构来改变光纤的色散非常重要。

光纤类型

G.652零色散点在1300nm左右

G.653零色散点在1550nm左右

G.654负色散光纤

G.655色散位移光纤

全波光纤

3)散射

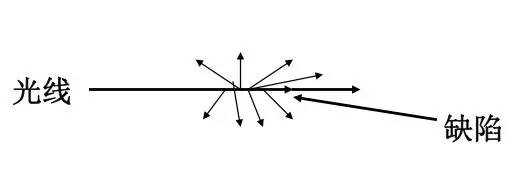

由于光线的基本结构不完美,引起的光能量损失,此时光的传输不再具有很好的方向性。



光纤系统基础知识

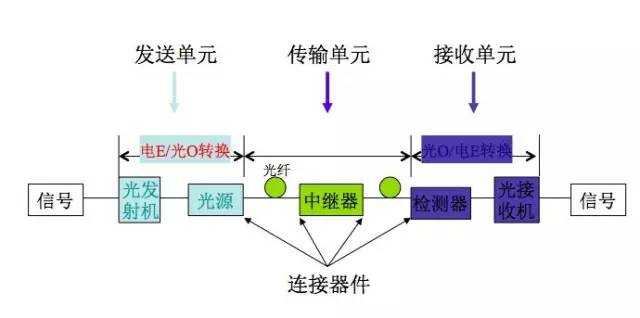

基本光纤系统的构架及其功能介绍:

1.发送单元:把电信号转换成光信号;

2.传输单元:载送光信号的介质;

3.接收单元:接收光信号并转换成电信号;

4.连接器件:连接光纤到光源、光检测以及其它光纤。



常用连接器类型







连接头端面类型

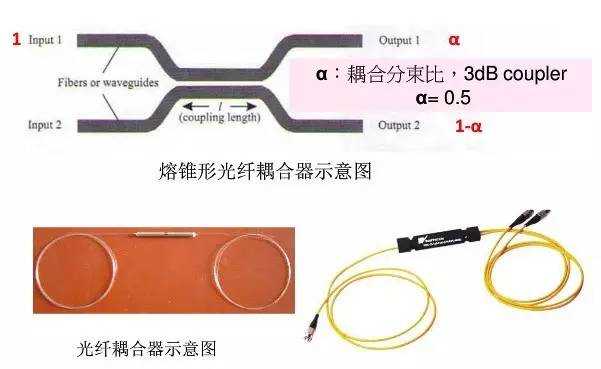

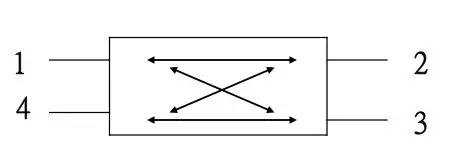

耦合器(coupler)

主要功能再分配光信号

重要应用在光纤网络

尤其是应用在局域网

在波分复用器件上应用

基本结构

耦合器是双向无源器件

基本形式有树型、星型

——与耦合器对应的有分路器(splitter)

以图形表示





波分复用器

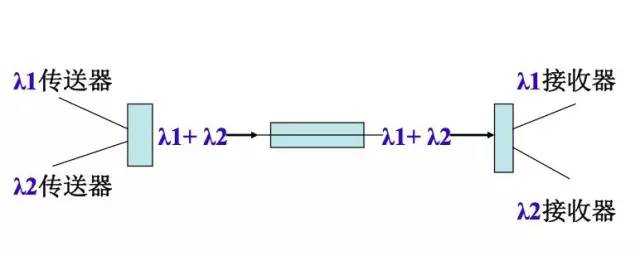

WDM—Wavelength Division Multiplexer在一条光纤中传输多个光信号,这些光信号频率不同,颜色不同。波分复用器就是要把多个光信号耦合进同一根光纤中;解波分复用器就是从一根光纤中把多个光信号区分出来。

波分复用器(图例)

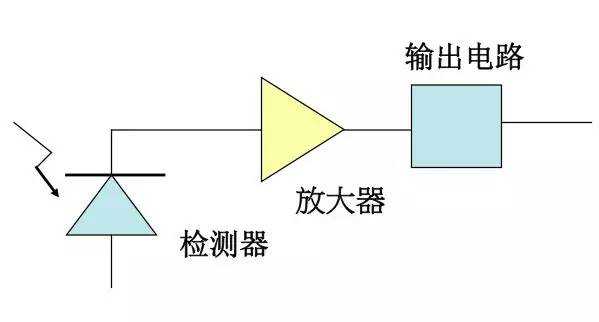

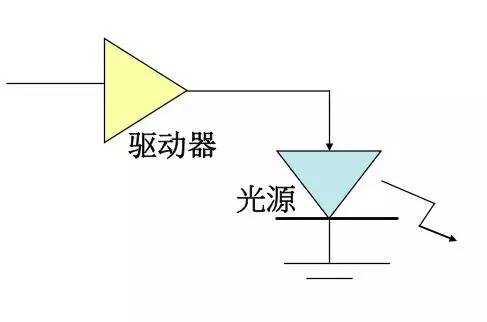

发送单元



接收单元



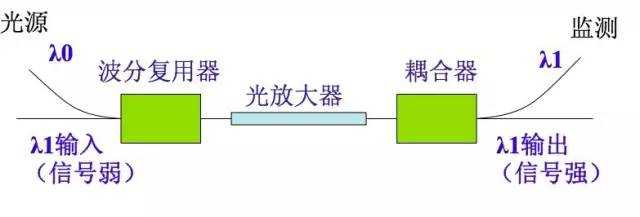

放大器



光纤数字通信

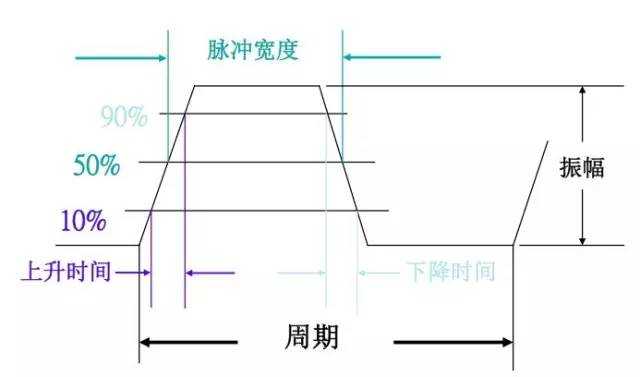

数字系统中脉冲的定义:

1.振幅:脉冲的高度在光纤系统中表示光功率能量。

2.上升时间:脉冲从最大振幅的10%上升到90%所需要的时间。

3.下降时间:脉冲从振幅的90%下降到10%所需要的时间。

4.脉冲宽度:脉冲在50%振幅位置的宽度,用时间表示。

5.周期:脉冲特定的时间,就是完成一个循环所需要的工作时间。

6.消光比:1信号光功率于0信号光功率的比值。
