常用通信光缆的结构特点及应用场景

作者:QY 来源:知乎一丁一卯 时间:2021-07-28 09:12:10 浏览次数:

东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。 东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。

关于光缆的选型准备用两篇文章来介绍,分成“常用通信光缆的选型”和“通信用特种光缆的选型”。“常用”和“特种”是相对的,不同的运营商、不同的地域可能有不同的使用习惯。

常用通信光缆按普通光缆、FTTH引入光缆和光纤带光缆3部分进行介绍。

1 普通光缆

普通光缆可能是最早在通信网中广泛使用的光缆,包括常用的GYTA型光缆(俗称“管道光缆”)、 GYTS型光缆(俗称“架空光缆”)、GYTA53型光缆(俗称“直埋光缆”)和GYTZA型光缆(俗称“阻燃光缆”)。

1.1 管道光缆(GYTA)

GYTA光缆为层绞式结构。将光纤套入松套管内,套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑的圆形缆芯,缆芯内的缝隙充以阻水填充物。涂塑铝带(APL)纵包后挤制聚乙烯护套成缆。GYTA光缆的结构如图1.1所示。

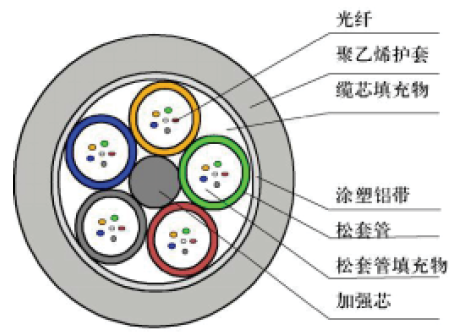

图1.1 GYTA光缆结构示意图

GYTA光缆具有良好的防水性能,适合于以管道敷设方式为主的场合,也可以采用架空敷设方式。

1.2 架空光缆(GYTS)

GYTS光缆与GYTA的缆芯结构相同,不同的是,其护套为双面镀铬涂塑钢带(PSP)+聚乙烯。GYTS光缆的结构如图1.2所示。

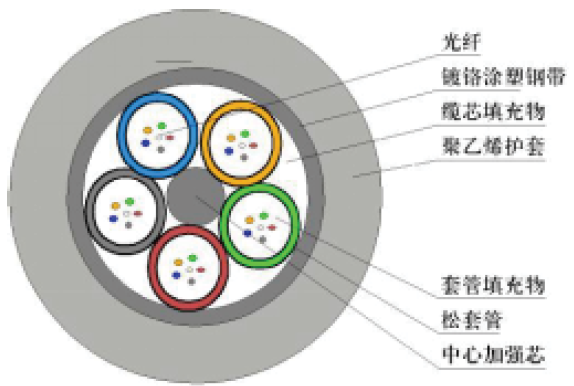

图1.2 GYTS光缆结构示意图

与GYTA光缆相比,GYTS光缆具有更好的抗侧压性能,适用于对光缆侧压力要求较大的场景,如架空敷设为主的段落,或用于家宽、集客的接入,也可用于管道敷设方式。

1.3 直埋光缆(GYTA53)

GYTA53光缆可理解成在GYTA光缆的护套外面经双面镀铬涂塑钢带(PSP) 铠装后,最终挤制聚乙烯外护层成缆。GYTA53光缆的结构如图2.3所示。

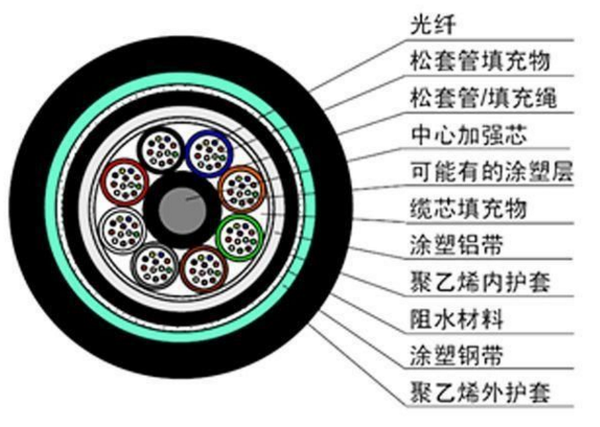

图1.3 GYTA53光缆结构示意图

GYTA53光缆具有良好的防水、抗侧压、抗拉伸性能,适合于直埋方式敷设。由于直埋光缆造价高且不能扩容,故新建光缆线路不再采用直埋方式。直埋光缆主要用于对原直埋光缆线路的维护。

1.4 阻燃光缆(GYTZA)

GYTZA光缆与GYTA光缆的结构相同;不同的是,GYTA光缆的护套是聚乙烯材料,GYTZA光缆的护套是阻燃材料。

GYTZA光缆主要用于核心节点、重要汇聚节点的进局段,一般每段进局光缆的长度不宜少于500米。

2 FTTH引入光缆

FTTH引入光缆主要用于FTTH的引入段(从光缆分纤箱到用户家庭ONT设备的段落),分为普通蝶形引入光缆(GJXH)、自承式蝶形引入光缆(GJYXFCH)、预成端蝶形引入光缆、隐形蝶缆和预成端隐形光缆。

2.1 普通蝶形引入光缆(GJXH)

GJXH光缆是将光纤置于中心,两侧放置两根平行钢丝作为加强元件,挤制低烟无卤阻燃护套成缆。GJXH光缆的结构如图3.1所示。

图2.1 GJXH光缆结构示意图

GJXH光缆的常用芯数为1或2芯,护套短轴和长轴尺寸分别为2mm和3mm,短期允许拉伸力(最小值)为200N,宜沿墙或穿管布放,不宜悬空布放。

2.2 自承式蝶形引入光缆(GJYXFCH)

GJYXFCH光缆是在非金属普通蝶形引入光缆(GJFXH)的外侧再附加一根增强原件(钢丝或钢丝绳)。GJYXFCH光缆的结构如图3.2所示。

图2.2 GJYXFCH光缆结构示意图

GJYXFCH光缆的常用芯数为1或2芯,允许拉伸力(最小值)为600N,可短距离(小于50米)悬空布放,适合于从户外引入到室内。

2.3 预成端蝶形引入光缆

预成端蝶形引入光缆是在定长的1芯GJXH或GJYXFCH光缆两端预制了SC型的活动连接器插头,以减少放装时现场成端的工作量。预成端蝶形引入光缆如图2.3所示。

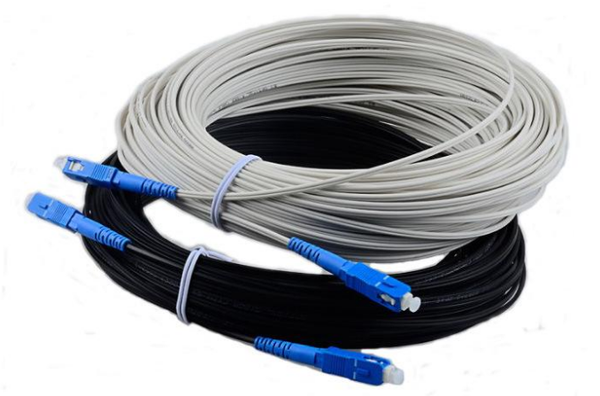

图2.3 预成端蝶形光缆图

2.4 隐形碟缆(GJIXH)

GJIXH光缆的结构与普通蝶形引入光缆基本一致,不同的是,GJIXH光缆的中间部分是一根单芯的隐形光缆(GJI)。GJI光缆实质为紧套光纤,是在未着色的G.657光纤外面包裹一层直径为0.9mm的透明护套而成。GJIXH光缆与GJI光缆的结构如图2.4所示。

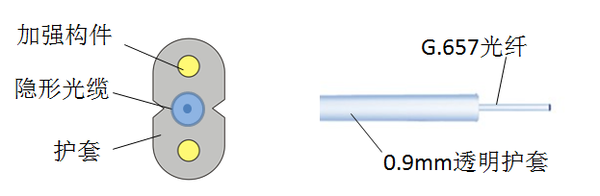

图2.4 GJXJH光缆和与GJI光缆结构示意图

GJI光缆外径细、全透明;敷设时,一般顺延建筑的墙脚线、门窗装饰条周边采用胶水粘贴固定,布线隐蔽、美观。当引入光缆采用GJIXH光缆时,户内部分可撕开并剪去光缆的加强构件和护套,仅留下GJI光缆进行敷设。

GJI光缆的敷设难度较大、敷设成本较高,适合于用户对户内布线的美观、隐蔽性要求较高的场景。

2.5 预成端隐形光缆

预成端隐形光缆是在定长的GJI光缆两端预制了SC型的活动连接器插头,以减少放装时现场成端的工作量。预成端隐形光缆如图2.5所示。

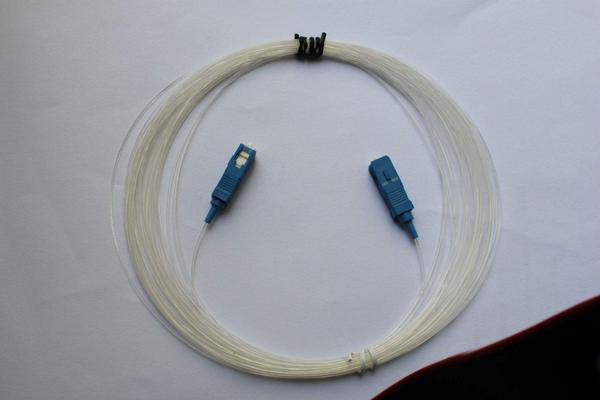

图2.5 预成端隐形光缆图

预成端隐形光缆使用时,根据使用长度将一根预成端光缆从中间剪断分成2段,可分别用于2个用户的室内敷设;用户的室外部分则采用蝶形光缆;室外的蝶形光缆和室内的隐形光缆在入户的合适位置进行熔接。

3 光纤带光缆

光纤带是4~24根光纤平行排列经UV固化成的薄平带。缆内采用光纤带的光缆就叫光纤带光缆,俗称带状光缆。

大芯数光纤带光缆采用带状光纤熔接机接续时,可明显提升光缆接续的效率,但接续的衰耗较散纤光缆略大。光纤带光缆适合在城域网、有线接入网中光缆纤芯数较大的段落使用。常用的光纤带光缆为层绞式结构(GYDTA)和骨架式结构(GYDGA)。

3.1 层绞式光纤带光缆(GYDTA)

GYDTA光缆与GYTA的结构相同,不同的是,每根松套管内放置的是多根4芯、6芯或12芯的光纤带,而不是散纤。GYDTA光缆的结构如图3.1所示。

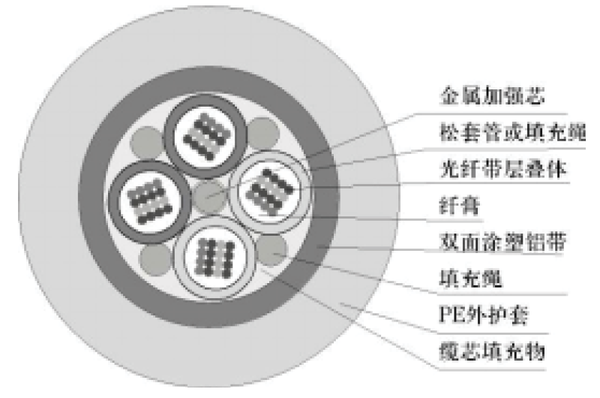

图3.1 GYDTA光缆结构示意图

GYDTA光缆适合采用管道或架空方式敷设。缆内光纤带为12芯、288芯光缆的型号规格为:GYDTA-288B1.3-12F。

3.2 骨架式光纤带光缆(GYDTA)

GYDGA光缆的结构如图3.2所示。光纤带放入由高密度聚乙烯(HDPE)制成的骨架槽内,骨架中心是单根钢丝或多股绞合钢丝。在骨架外绕包一层阻水带,双面涂塑铝带(APL)纵包后挤制聚乙烯(PE)护套。在铝带与阻水带之间放置撕裂绳以便于护套开剥。

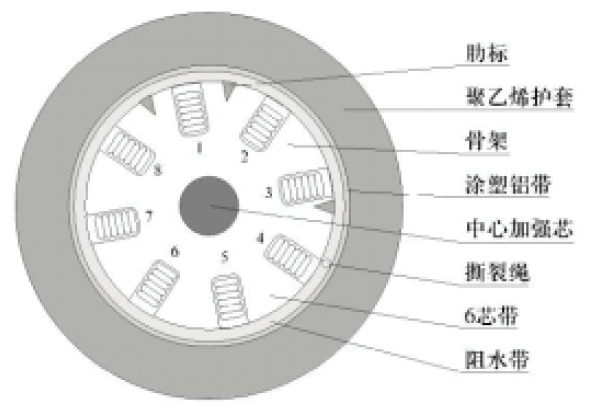

图3.2 GYDGA光缆结构示意图

GYDGA光缆适合采用管道或架空方式敷设,缆内光纤带一般为4芯、6芯。GYDGA光缆的刚性较大,虽然曲率半径的要求与普通缆一样,但操作起来可能比较费劲。6芯光纤带、288芯光缆的型号规格为:GYDGA-288B1.3-6F。
