FTTH接入工程中的衰耗测试

作者:QY 来源:知乎一丁一卯 时间:2021-07-23 09:31:45 浏览次数:

东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。 东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。

FTTH接入工程中ODN的测试项目虽然只有衰耗一项,但按照《通信线路工程验收规范》和《宽带光纤接入工程验收规范》的要求,测试的过程却非常复杂,包括:光缆的单盘检验、光缆线路的衰耗测试、光分路器的本机测试、ODN光纤链路全程测试。

1、光缆的单盘检验

光缆的单盘检验主要采用OTDR测试缆内光纤的长度和衰耗特性。不过,FTTH接入工程中,极少有施工单位对光缆进行单盘检验。

如果施工单位在施工前未对光缆进行单盘检验,在光缆敷设后若发现光缆的质量问题,光缆厂商是可以不负责任的。

2、光缆线路衰耗测试

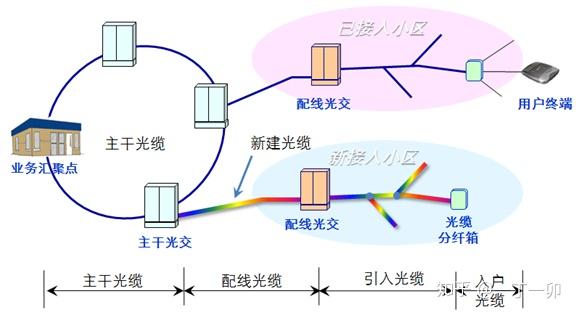

FTTH接入工程中往往会涉及到多个光缆段落的新建,如下图所示,通常会涉及配线光缆和引入光缆的新建。光缆在敷设安装完成后,应对每个新建光缆段落的每一纤芯进行衰耗测试。

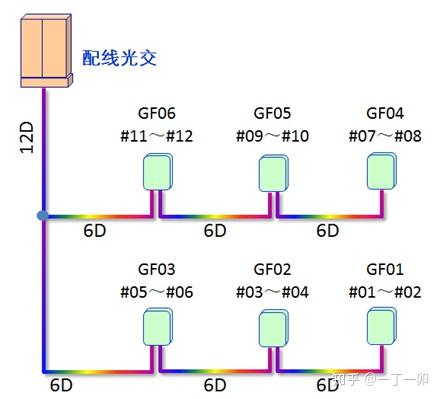

引入光缆由于连接有分纤箱,中间有多处分歧,测试起来还是比较麻烦的。如下图所示,1条12芯的光缆共连接6个分纤箱,测试时,需先在配线光交处用OTDR逐一测试每一芯的背向散射曲线,再去每一分纤箱处再测试一次;如果不正、反双向进行测试,是无法测试出线路中接头衰耗大小的。

引入光缆如果只采用光源和光功率计测试,是无法判断光缆接头衰耗大小的。

看来引入光缆的衰耗测试也是很麻烦的,所以,也很少有施工队伍进行测试。

3、光分路器的本机测试

光分路器的本机测试是指光分路器在安装前,对分路器的每一端口插损进行测试;其目的,一是看分路器各端口的插损是否正常,二是看各端口的插损偏差是否正常。分路器各端口的插损是有一定偏差的,譬如1×8分路器的允许偏差为1.5dB。

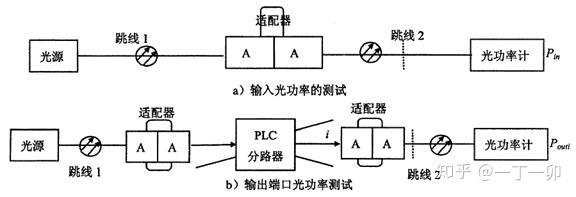

分路器的插损测试模型如下图所示,插损为Pout与Pin之差。

光分路器的本机测试虽然并不复杂,但好像也很少有施工单位进行了这项工作。

4、ODN光纤链路全程测试

ODN光纤链路全程是指从OLT的S/R点到ONT的R/S点间的光纤链路,但FTTH接入工程的用户端一般只建设到分纤箱就结束了,所以,可测试的部分一般指从业务汇聚点ODF到分纤箱内分路器端口的光纤链路。

ODN光纤链路全程测试的方法主要有3种:

方法1:利用OLT设备PON口和光功率计测试;

方法2:用光源和光功率计测试;

方法3:用 PON光时域反射仪(OTDR)测试。

以上3种方法的详细介绍参见《光纤到户(FTTH)工程施工操作规程》。

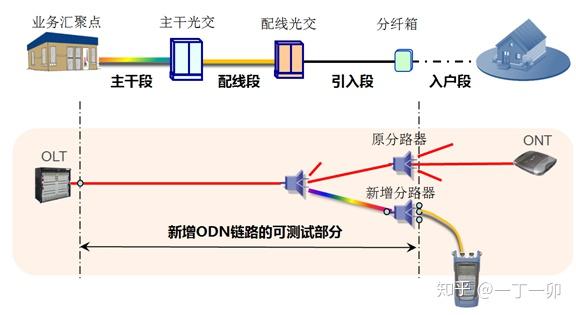

如果新增的ODN光纤链路是利用原有的PON口,则只能用方法1测试,如下图所示。此时只能测试下行衰耗,PON口的光功率需从PON网管提取,但需注意网管光功率数据和实际测试值的差别。当然,如果原PON口带的用户很少,也可以将PON口断开,用光功率计读取PON口的光功率。

5、结束语

ODN光纤链路是无需进行回波损耗测试的,只有开通模拟信号的光纤链路才需要测试回波损耗。

尽管按照规范要求,FTTH接入工程中要测试的内容比较多,但实际工程中并没有多少人对以上内容进行测试,就连最重要的ODN光纤链路全程测试也是这样。
