什么是多芯光纤?软光纤、集束光纤、紧套光纤是光纤吗?

作者:QY 来源:知乎一丁一卯 时间:2021-07-21 08:59:36 浏览次数:

东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。 东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。

1、什么是多芯光纤

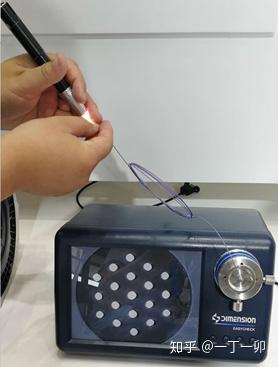

在MWC2019上海展上,烽火通信展示了一种多芯光纤,如图1所示,光纤端面检测仪的显示屏上显示的是多芯光纤的端面结构。

图1

那么,什么是多芯光纤呢?我们先从普通单模光纤的结构说起。

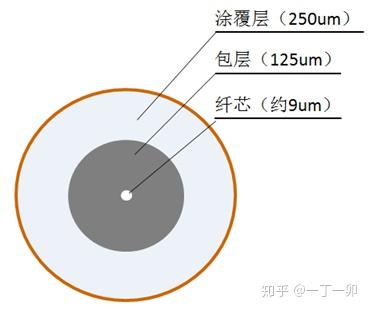

普通单模光纤的截面如图2所示,从里到外分别是纤芯、包层和涂覆层。纤芯和包层是折射率不同的玻璃材质,涂覆层是在玻璃光纤从预制棒拉出来的同时,为了保护光纤,而用紫外光固化的一层弹性涂料。

图2

涂覆层的直径为250um(着色后),包层的直径为125um。单模光纤的纤芯直径并没多少人关注,人们关注的是模场直径(见“常用通信光纤是如何分类的”一文),单模光纤的模场直径约为9um(G.652,1310nm)。

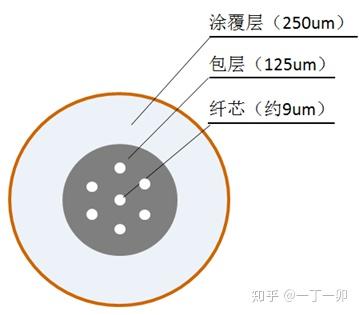

虽然单模光纤的包层直径与普通头发相差无几(普通头发直径约60um~90um),但其相对于模场直径还是显得太大了。那么,何不在包层内多放几根纤芯呢,比如,在包层里放7根纤芯,就成了酱紫,见图3。

图3

图3依然是一根光纤,只是纤芯有7根,这就是7芯光纤(图1展示的是19芯光纤)。如果每根纤芯传1个100G,那么,这根光纤就可以同时传7个100G。

2、软光纤、集束光纤是光纤吗

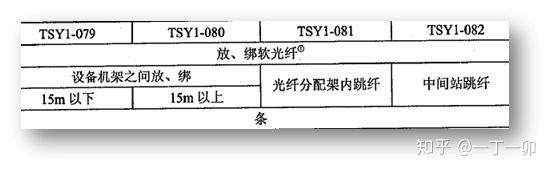

现行概预算定额中关于软光纤的子目就有多条,如图4所示,这里所说的软光纤实际指的是单芯跳纤。

图4

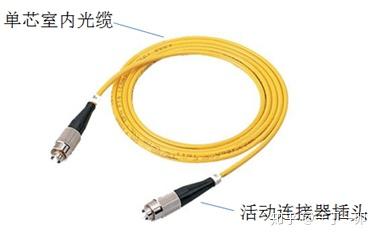

单芯跳纤是指一根两端都带有光纤活动连接器插头的单芯室内光缆,如图5所示。

图5

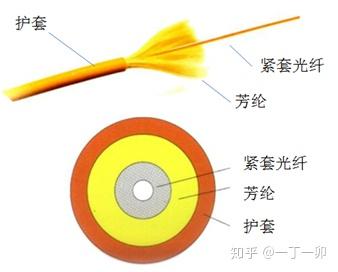

单芯室内光缆的结构如图6所示。

图6

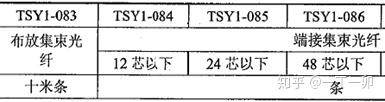

现行概预算定额中还有多条关于集束光纤的子目,如图7所示。

图7

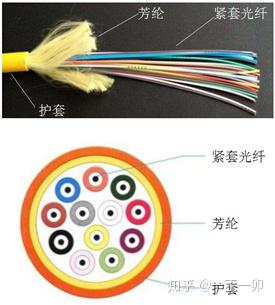

这里所说的集束光纤指的是多芯室内光缆,如图8所示。

图8

看来,所谓的软光纤、集束光纤都不是光纤。

3、什么是紧套光纤

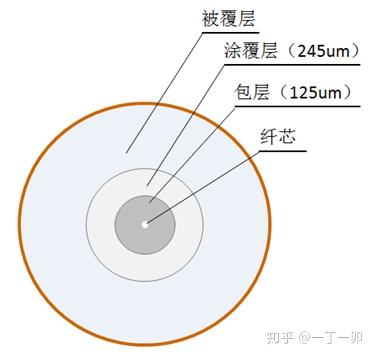

图6和图8的室内光缆里都使用到了紧套光纤。紧套光纤是在一次涂覆光纤上直接二次被覆而成,如9所示;一次涂覆光纤相当于图2所示的光纤去除了着色层(外径245um)。涂覆层和被覆层也被称为一次涂覆层和二次涂覆层。

图9

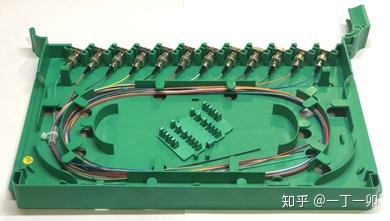

紧套光纤的外径有多种,常用的有0.6mm和0.9mm。由于紧套光纤具有较好的机械强度,通常用于设备侧的尾纤,如图10所示(图中与活动连接器插头连接的是直径0.9mm的紧套光纤)。

图10

紧套光纤的结构特点还是符合光纤的结构特点的,所以,紧套光纤依然属于光纤,而不是单芯光缆。
