交接箱、配线箱、分纤箱……宽带接入工程中的各种箱体有何区别

作者:QY 来源:知乎 时间:2021-07-14 09:27:18 浏览次数:

东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。 东莞市庆赢实业有限公司位于东莞市塘厦镇塘天北路101号,厂房占地面积5000多平方米,是国内一家从事光无源器件的研发、生产及销售的高新技术企业,公司自主设计、生产、加工各类五金件、充电器插脚片、PLC钢管、及光纤快速连接器、光纤适配器。

1 前言

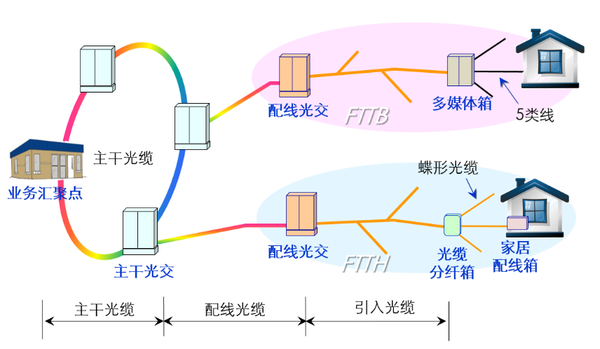

在宽带光纤接入工程中,常常看到光缆交接箱、光缆配线箱、光缆分纤箱、多媒体箱、家居配线箱这些名词,这些箱体有什么区别呢。我们先来看各种箱体在ODN(光分配网)中的位置。



2 光缆交接箱(OCC)

根据YD/T 988-2015的定义,光缆交接箱是用于室外连接主干光缆与配线光缆的接口设备。光缆交接箱通常简称为“光交”,实际常有安装在室内(譬如地下室)的情况。根据ODN中位置的不同,光交又分为“主干光交”和“配线光交”。在有的省份,为了区别主干光交和配线光交,把主干光交称为光交,把配线光交称为光配(光缆配线箱)。

2.1 主干光交

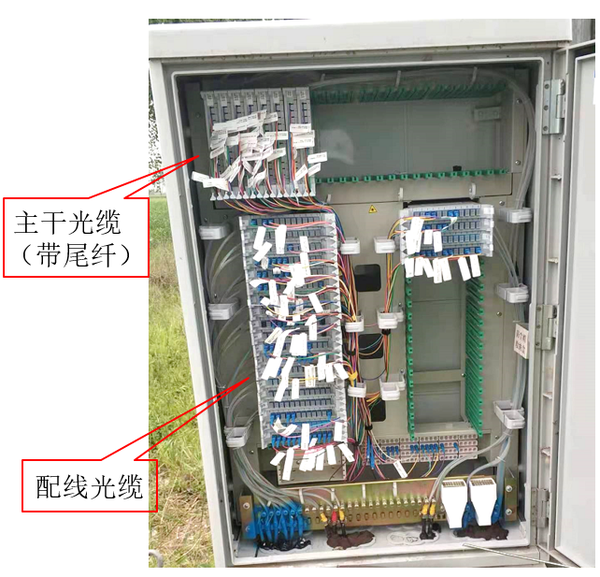

主干光交通常不放光分路器,主干光缆与配线光缆的纤芯通过单芯跳纤连接。



但在有的城域网中,为了便于主干光交周边业务的接入,主干光交下会直接接引入光缆,在交接箱内会放少量光分路器,相应地,主干光交采用可以放置少量光分路器的型号。



还有部分城域网中,主干光交采用了免跳接的方式,以减少光纤链路衰耗。所谓的“免跳接”,是指上行光缆与下行光缆不经过跳纤连接,而是经过尾纤(包括光分路器尾纤)连接的方式。



2.2 配线光交

配线光交的功能主要是实现“配线光缆→光分路器→引入光缆”的连接,为减少光纤链路中活动连接的数量,配线光交主要采用免跳接方式。

光分路器主要分盒式与插片式两种类型,根据安装的分路器类型的不同,配线光交也可分为两种类型。

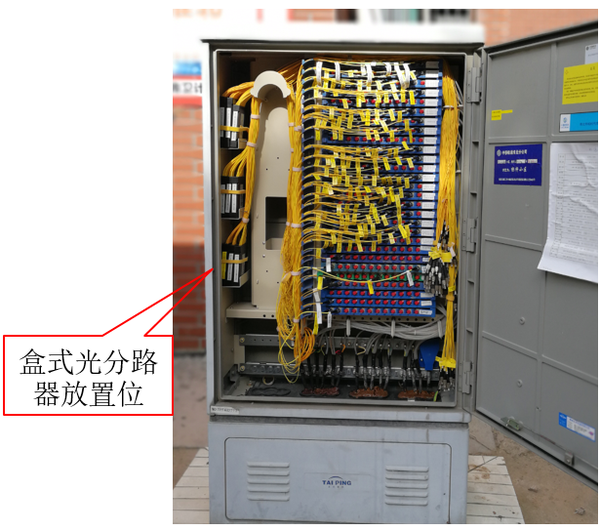

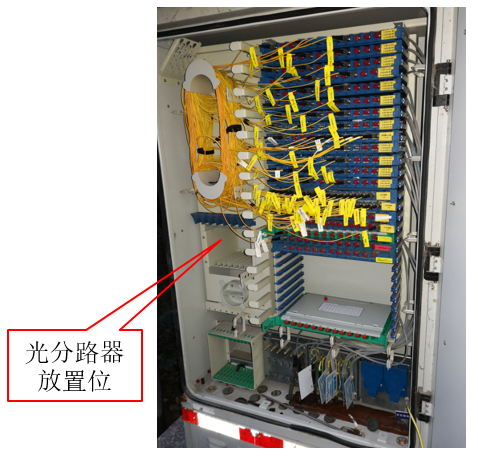

一种采用盒式光分路器,利用光分路器的尾纤联通上下行光纤链路。分路器通常放在交接箱的一侧。

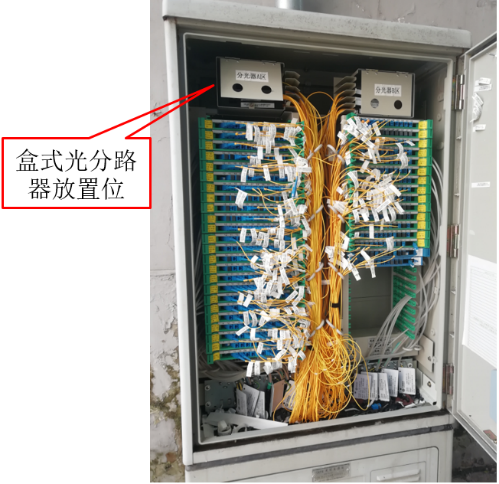

或者放在交接箱的顶部区域。

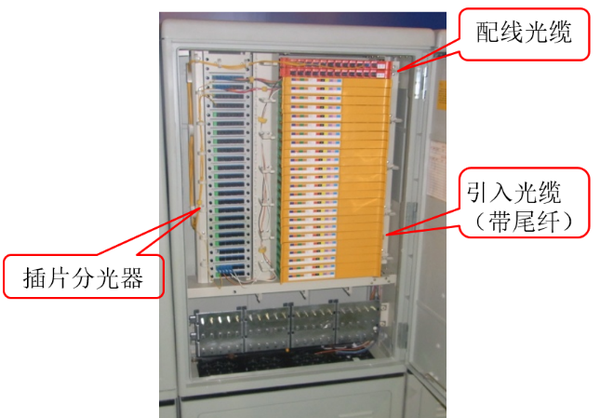

另一种采用插片式光分路器,利用上下行光缆的尾纤联通光分路器的端口。

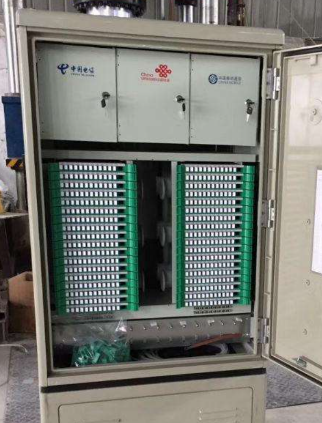

用于共建共享的配线光交也主要采用插片式光分路器。如下图所示,箱体的上部共分成3个区域,每个区域分别成端来自各运营商的配线光缆并安装相应的光分路器;箱体的下部是引入光缆成端区,供多个运营商共享使用。



3 光缆分纤箱

是用于室内外、楼道内连接引入光缆与蝶形光缆或者连接楼内垂直光缆与水平光缆的接口设备。光缆分纤箱内包含光缆终端、光纤熔接或机械接续保护单元。

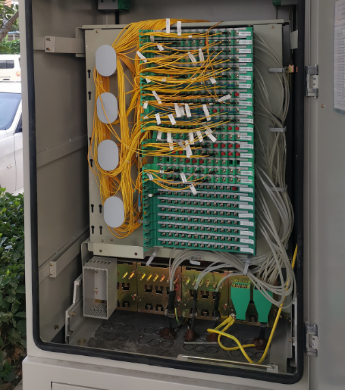

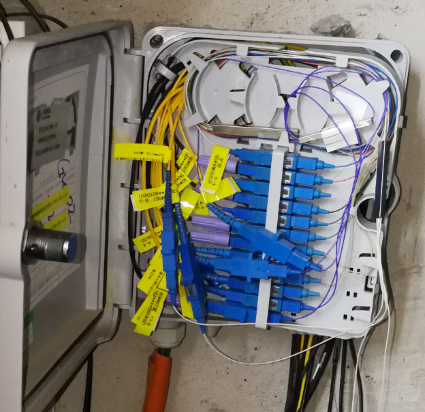

光缆分纤箱内通常安装有插片式光分路器。

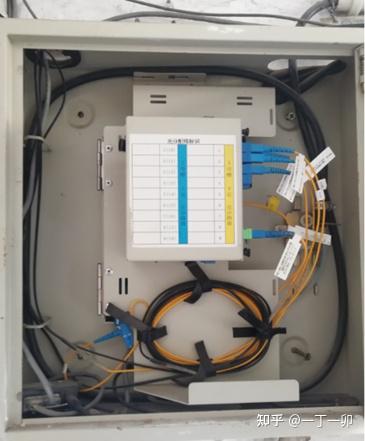

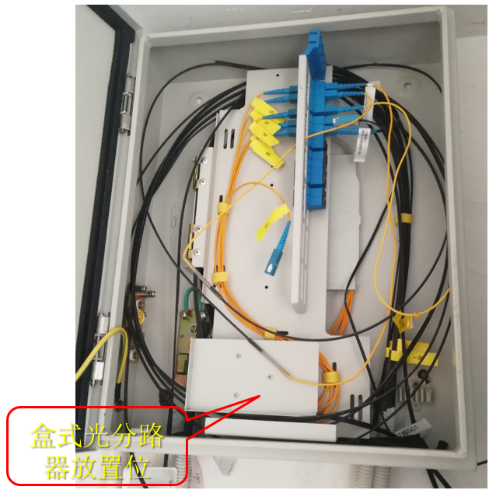

只有少量分纤箱采用盒式光分路器(下图中的盒式光分路器被安装位的挡板遮挡住了)。



当ODN采用一级分光方式时,光缆分纤箱内不安装光分路器,引入光缆的纤芯直接成端。早期的FTTH建设常采用这种方式,当前已不多见。



4 多媒体箱

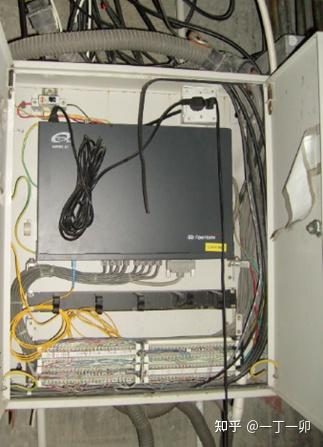

多媒体箱又称为宽带接入用综合配线箱,用于室外或楼道内安装ONU等有源通信设备、光(电)缆终端及其他配套设施,提供通信设备正常工作环境的箱体。多媒体箱主要用于FTTB接入方式。



5 家居配线箱

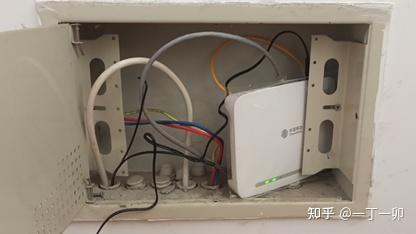

安装于住户内的多功能配线箱体,是弱电(通信、电视)线路户外与户内的分界点。共建共享小区入户的蝶形光缆通常终端于此,所以,用户的ONT也往往安装于此。
